Merknaam: | KAZpcb |
Modelnummer: | MPCB-B-001 |
MOQ: | 1 |
Prijs: | 0.1-3USD/pc |
Betalingsvoorwaarden: | PayPal, T/T, Western Union |
Toeleveringsvermogen: | 10000-20000 vierkante meters per maand |

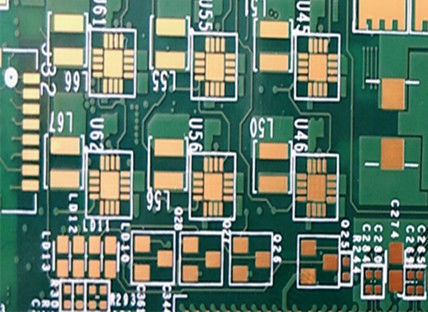

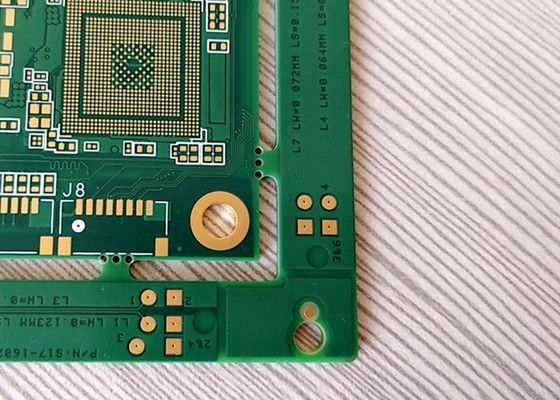

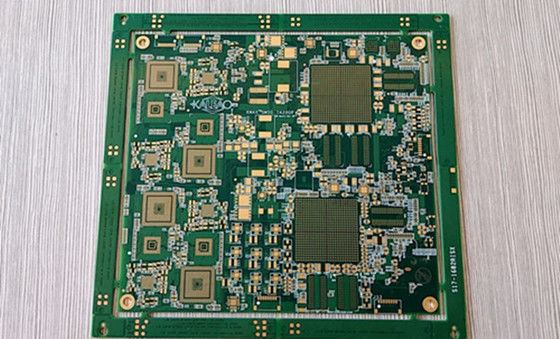

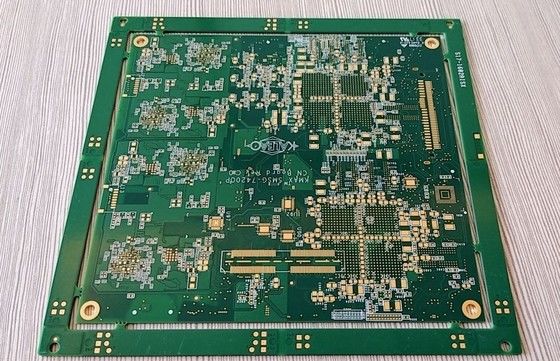

Meerschaal FR4 Groen Soldermask Onderdompeling Goud Hoogprecisie Printplaten PCB
Korte inleiding
ShenZhen KAZ Circuit Co., LTD, voornamelijk gericht op PCB en PCBA voor meer dan 10 jaar, is bezig met hoge precisie eenzijdige, dubbelzijdige,productie van meerlaagse printplaten en metalen substraatplaten met een rijke productieteam en tijdige levering, en heeft ISO9001, SGS, ROHS, USA UL en TS16949 certificering achtereenvolgens goedgekeurd.
De producten in ons bedrijf zijn op maat gemaakt op basis van de door u verstrekte GERBER en BOM.
Wat KAZ Circuit voor je kan doen:
Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:
Gedetailleerde specificatie
Materiaal van karton | FR-4 |
Oppervlaktebehandeling | Onderdompelingsgoud/0.05-0.1um |
Dikte van het bord | 1.6mm |
dikte van koper | 1 oz |
zijdefilter | Wit/Zwart |
soldeermasker | Groen/blauw/zwart |
Vervaardigerscapaciteit:
Capaciteit | Dubbelzijdig: 12000 m2 / maand Meerlaagsen: 8000 m2 / maand |
Min Line Breedte/Gap | 4/4 mil (1mil=0,0254 mm) |
Dikte van het bord | 0.3~4.0 mm |
Deeltjes | 1 tot 20 lagen |
Materiaal | FR-4, Aluminium, PI |
Dikte van koper | 0.5 ~ 4 oz |
Materiaal Tg | Tg140 tot en met TG170 |
Maximale PCB-grootte | 600*1200 mm |
Min-grootte van het gat | 0.2 mm (+/- 0,025) |
Oppervlaktebehandeling | HASL, ENIG, OSP |
Meerschaal PCB's
Meerschaal PCB'seen printplaat van meer dan twee lagen koperen folie, bestaande uit een binnenste koperen folie, een isolatiesubstraat en een buitenste koperen folie,en de onderlinge verbinding tussen de lagen wordt bereikt door boren en koperplateringIn vergelijking met PCB's met één of twee lagen, is het gebruik van PCB's in de productie van PCB's in de meeste landen minder toegankelijk dan in de rest van de wereld.meerlagige PCB'skan een hogere bedradingsdichtheid en een complex circuitontwerp bereiken.
Voordelen van meerlagige PCB's:
Hoger bedradingsdichtheid en complexe circuitsontwerp mogelijkheden
Betere elektromagnetische compatibiliteit en signaalintegriteit
Kortere signaaltransmissiepaden, verbeterde circuitprestaties
Betrouwbaarheid en mechanische sterkte
Een flexibelere verdeling van stroom en grond
Samenstelling van meerlagige PCB's:
Inwendige koperen folie: levert geleidende laag en bedrading
Isolatiesubstraat (FR-4, hoogfrequente laagverliesdiëlektrische, enz.): isoleert en draagt elke laag van koperen folie
Buitenste koperen folie: biedt oppervlaktebedrading en interface
Perforeerde metallisatie: maakt elektrische verbinding tussen lagen
Oppervlaktebehandeling: HASL, ENIG, OSP en andere oppervlaktebehandelingsprocessen
Ontwerp en vervaardiging van meerlagige PCB's:
Circuitontwerp: Signalintegrity, power/ground integrity ontwerp vanmet een breedte van niet meer dan 20 mm
Layout en bedrading: redelijke laagtoewijzing en routingoptimalisatie
Procesontwerp: openingsgrootte, laagverdeling, dikte van koperen folie, enz.
Vervaardigingsproces: lamineren, boren, koperplateren, etsen, oppervlaktebehandeling, enz.
