snel draaiprototype & massaproduktie voor SMT-Assemblage 6 van PCB de lopende band van PCB

Rapid turn prototype & massaproductie voorSMT-PCB-assemblage6 PCB-assemblagelijnen


Detailgegevens:

Wat KAZ Circuit voor je kan doen:

• PCB & PCBA-ontwerp
• Productie van PCB's (prototype, kleine tot middelgrote productie, massaproductie)
• Opbrengst van componenten
• PCB-assemblage/SMT/DIP

Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:

• Gerber-bestand met gedetailleerde specificatie van het PCB
• BOM-lijst (beter met excel fomart)
• Foto's van de PCBA (als u deze PCBA eerder hebt gedaan)

Vervaardigerscapaciteit:

SMT-capaciteit

SMT (Surface Mount Technology) PCB-assemblage is een methode om elektronische componenten op een printplaat (PCB) te vullen en te solderen.de componenten worden rechtstreeks op het oppervlak van het pcb gemonteerd in plaats van door gaten te gaan zoals bij een door-gat assemblage. SMT wordt veel gebruikt in de moderne elektronicaproductie vanwege de voordelen ervan op het gebied van de grootte van de componenten, de dichtheid en de automatisering.SMT-PCB-assemblage:

Stencil printing: de eerste stap is het aanbrengen van soldeerpasta op het PCB.en de soldeerpasta wordt via de openingen in het stensil op de soldeerblokjes afgezetDe soldeerpasta bevat kleine soldeerdeeltjes die in de vloeistof zijn gesuspendeerd.

Componentplacement: Zodra de soldeerpasta is aangebracht, wordt een geautomatiseerde componentplaatsingsmachine, ook wel een pick-and-place machine genoemd,wordt gebruikt om de SMT-componenten nauwkeurig op de soldeerpasta te plaatsenDe machine haalt de onderdelen op van rollen, diensten of buizen en plaatst ze precies op de aangewezen plaatsen op het PCB.

Terugvloeiende soldering: na de plaatsing van de onderdelen gaat het PCB met de soldeerpasta en de onderdelen door een terugvloeiend soldeerproces.waarbij de soldeerpasta een faseverandering ondergaat van een pasta naar een gesmolten toestandDe gesmolten soldeer vormt metallurgische bindingen tussen de componentenleidingen en de PCB-platen, waardoor betrouwbare elektrische en mechanische verbindingen worden gecreëerd.

Inspectie en testen: na het reflow soldeerproces wordt het geassembleerde PCB geïnspecteerd en getest voor kwaliteitsborging.Automatische optische inspectiesystemen (AOI) of andere inspectiemethoden worden gebruikt om gebreken aan soldeer te detecteren, zoals onvoldoende of overmatig soldeer, verkeerd uitgelijnde componenten of soldeerbruggen.

Aanvullende verwerking: afhankelijk van de specifieke vereisten van de PCB-assemblage kunnen extra stappen worden uitgevoerd, zoals het aanbrengen van conform coating, het reinigen,of herbewerking/reparatie voor eventuele geïdentificeerde gebrekenDeze stappen zorgen voor de uiteindelijke kwaliteit en betrouwbaarheid van de SMT-assemblage.

SMT-PCB-assemblageHet biedt verschillende voordelen, waaronder een hogere componentendichtheid, lagere productiekosten, verbeterde signaalintegriteit en verhoogde productie-efficiëntie.Het maakt het mogelijk om kleinere en lichtere elektronische apparaten met een verbeterde prestatie te monteren.

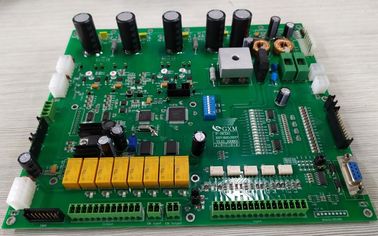

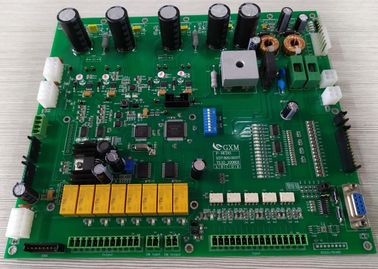

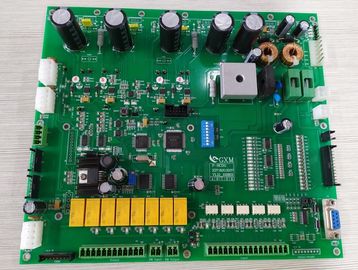

Foto's van dit. Rapid turn prototype & massaproductie voorSMT-PCB-assemblage6 PCB-assemblagelijnen
