Elektronische Circuit Board Assembly
Created with Pixso.

4 lagen FR4 PCB, Electronic Circuit Board Assembly& Multilayer-pcba Assembly Shenzhen Electronic Circuit Board Assembly

4 lagen FR4 PCB, Electronic Circuit Board Assembly& Multilayer-pcba Assembly Shenzhen Electronic Circuit Board Assembly

Merknaam: KAZ
Modelnummer: KAZ-B-173
MOQ: 1 EENHEID
Prijs: 0.1-50USD
Betalingsvoorwaarden: Western Union, T/T, L/C, D/P, MoneyGram
Toeleveringsvermogen: 100000 Stukken
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen China
Certificering:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Naam van het product:
PCBA
Plaats van herkomst:
Shenzhen, China
Min. Lijnruimte:
3 Mil (0,075 mm)
Min. Grootte van het gat:
3 mil (0,075 mm)
Merknaam:
OEM
Aankoop van onderdelen:
Ondersteuning
SMT DIP-assemblage:
Ondersteuning
Type:
SMT&DIP assemblage
Verpakking Details:
P/P, Karton, antistatische zak
Levering vermogen:
100000 Stukken
Markeren:

printplaat assemblage

,

PCB + prototype + vergadering

Productbeschrijving

4 lagen FR4 PCB, elektronische circuit board assemblage& Multilayer-pcba assemblage





Kenmerken

  • Op het oppervlak gemonteerde PCB-assemblage (zowel stijf als flexibel PCB);FR4-materiaal, voldoet aan de 94V0-norm
  • One Stop OEM Service, & PCBA contract productie:
  • Elektronische contractfabricage
  • door middel van een gatmontage/DIP-montage;
  • Bindingsassemblage;
  • Eindmontage;
  • Volledige sleuteldosser
  • Mechanische / elektrische montage
  • Beheer van de toeleveringsketen/aankoop van onderdelen
  • vervaardiging van PCB's;
  • Technische ondersteuning/ODM-service
  • Oppervlaktebehandeling:OSP, ENIG,loodvrij HASL, milieubescherming
  • UL, CE, ROHS-conform
  • Verzending door DHL, UPS, TNT, EMS of klantvereiste





PCBATechnische capaciteit



SMT Positie nauwkeurigheid:20 um
Grootte van de onderdelen:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Maximale hoogte van het onderdeel: 25 mm
Maximale PCB-grootte:680 × 500 mm
Min. PCB-grootte: niet beperkt
PCB-dikte:0.3 tot en met 6 mm
PCB-gewicht:3 kg
Wave-solder Maximale PCB-breedte: 450 mm
Min. PCB-breedte: niet beperkt
Hoogte van het onderdeel: Top 120 mm/Bot 15 mm
Zweetsoldeer Metalen type: onderdeel, geheel, inleg, omhulsel
Metalen materiaal: koper, aluminium
Afwerking van het oppervlak: plating Au, plating Slice, plating Sn
Luchtblaasfrequentie:minder dan 20%
Press-fit Persbereik: 0-50KN
Maximale PCB-grootte: 800X600 mm
Beproeving ICT,Vliegende proeftoestellen,verbranding,functietests,temperatuurcyclussen





    elektrische schakelplatenis het productieproces waarbij elektronische componenten op printplaten (PCB's) worden gemonteerd en met elkaar verbonden om functionele elektronische apparaten te maken.



De belangrijkste stappen in het assemblageproces van elektronische schakelplaten zijn:



Productie van PCB:
PCB's worden vervaardigd door kopersporen op een niet-geleidend substraat, zoals glasvezel of ander dielectrisch materiaal, in lagen te leggen en te etsen.
PCB-ontwerpen, met inbegrip van kopersporen, plaatsing van componenten en andere kenmerken, worden vaak gemaakt met behulp van computerondersteunde ontwerpsoftware (CAD).


Aankoop van onderdelen:
De nodige elektronische componenten, zoals weerstanden, condensatoren, geïntegreerde schakelingen (IC's) en connectoren, worden bij leveranciers verkregen.
Selecteer componenten zorgvuldig op basis van hun elektrische eigenschappen, fysieke grootte en compatibiliteit met het PCB-ontwerp.


Plaatsing van elementen:
Elektronische componenten worden op het PCB geplaatst met behulp van handmatige of geautomatiseerde technieken, zoals pick-and-place-machines.
De plaatsing van de componenten wordt geleid door het PCB-ontwerp om de juiste oriëntatie en uitlijning op het bord te garanderen.


Loden:
De componenten worden aan het PCB bevestigd en elektrisch verbonden door middel van een soldeerproces.
Dit kan met behulp van verschillende methoden, zoals golfsoldering, reflow soldering of selectief solderen.
De soldeervorm vormt een elektrisch geleidende en mechanische verbinding tussen de componentenleidingen en de koperen pads van het PCB.


Inspectie en testen:
Het geassembleerde PCB ondergaat een visuele inspectie en verschillende testprocedures om de kwaliteit en functionaliteit van het circuit te waarborgen.
Deze tests kunnen elektrische tests, functionele tests, milieutests en betrouwbaarheidstests omvatten.
Alle defecten of problemen die tijdens de inspectie- en testfase worden ontdekt, worden vóór de definitieve montage opgelost.


Reinigings- en conformiteitscoating:
Na het soldeerproces kan het PCB worden gereinigd om eventuele resterende vloeistoffen of verontreinigende stoffen te verwijderen.
Afhankelijk van de toepassing kan op het PCB een conform coating worden aangebracht om de milieubescherming te waarborgen en de betrouwbaarheid te verbeteren.


Eindassemblage en verpakking:
Gecontroleerde PCB's kunnen worden geïntegreerd in grotere systemen of behuizingen, zoals chassis, behuizingen of andere mechanische componenten.
De geassembleerde producten worden vervolgens verpakt en voorbereid voor verzending of verdere distributie.


elektrische schakelplatenis een cruciaal proces bij de vervaardiging van elektronische apparaten, dat zorgt voor een betrouwbare en efficiënte werking van het eindproduct.precisiemaatregelen voor de productie en kwaliteitscontrole om elektronische systemen van hoge kwaliteit te leveren.

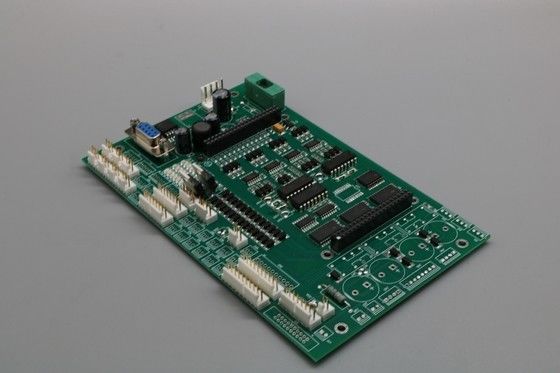

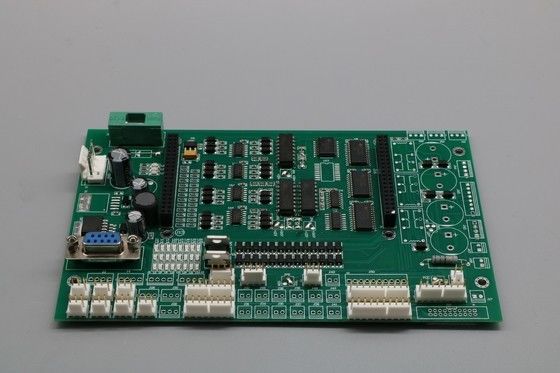

PCBA-foto's

4 lagen FR4 PCB, Electronic Circuit Board Assembly& Multilayer-pcba Assembly Shenzhen Electronic Circuit Board Assembly 0

4 lagen FR4 PCB, Electronic Circuit Board Assembly& Multilayer-pcba Assembly Shenzhen Electronic Circuit Board Assembly 1

4 lagen FR4 PCB, Electronic Circuit Board Assembly& Multilayer-pcba Assembly Shenzhen Electronic Circuit Board Assembly 2

4 lagen FR4 PCB, Electronic Circuit Board Assembly& Multilayer-pcba Assembly Shenzhen Electronic Circuit Board Assembly 3
