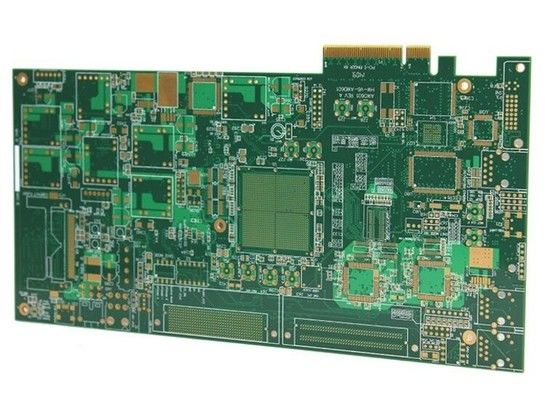

10 lagen de Kringsraad van PCB van FR4 ENIG Productie met gouden vinger

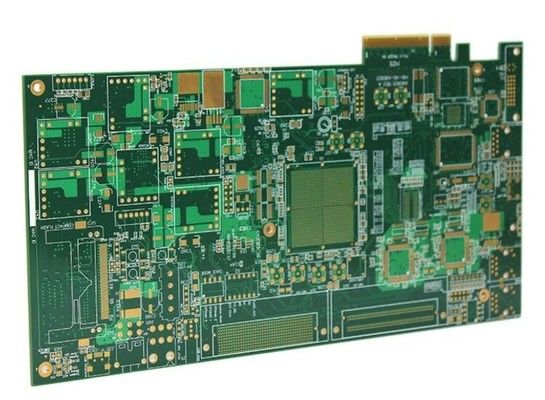

10 lagen FR4 ENIG PCB-circuit board Productie met gouden vinger

Detailgegevens:

Wat KAZ Circuit voor je kan doen:

• PCB & PCBA-ontwerp
• Productie van PCB's (prototype, kleine tot middelgrote productie, massaproductie)
• Opbrengst van componenten
• PCB-assemblage/SMT/DIP

Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:

• Gerber-bestand met gedetailleerde specificatie van het PCB
• BOM-lijst (beter met excel fomart)
• Foto's van de PCBA (als u deze PCBA eerder hebt gedaan)

Bedrijfsinformatie:

KAZ Circuit is een professionele pcb-fabrikant uit China sinds 2007, die ook pcb-assemblage-service levert voor onze klanten. Nu met ongeveer 300 werknemers. Gecertificeerd met ISO9001, TS16949, UL, RoHS.We zijn ervan overtuigd om u kwaliteitsproducten te leveren met fabrieksprijs binnen de snelste levertijd!

Vervaardigerscapaciteit:


SMT-capaciteit

Meerschaal PCB's

Meerschaal PCB'seen printplaat van meer dan twee lagen koperen folie, bestaande uit een binnenste koperen folie, een isolatiesubstraat en een buitenste koperen folie,en de onderlinge verbinding tussen de lagen wordt bereikt door boren en koperplateringIn vergelijking met PCB's met één of twee lagen, is het gebruik van PCB's in de productie van PCB's in de meeste landen minder toegankelijk dan in de rest van de wereld.meerlagige PCB'skan een hogere bedradingsdichtheid en een complex circuitontwerp bereiken.

Voordelen van meerlagige PCB's:

Hoger bedradingsdichtheid en complexe circuitsontwerp mogelijkheden
Betere elektromagnetische compatibiliteit en signaalintegriteit
Kortere signaaltransmissiepaden, verbeterde circuitprestaties
Betrouwbaarheid en mechanische sterkte
Een flexibelere verdeling van stroom en grond

Samenstelling van meerlagige PCB's:

Inwendige koperen folie: levert geleidende laag en bedrading
Isolatiesubstraat (FR-4, hoogfrequente laagverliesdiëlektrische, enz.): isoleert en draagt elke laag van koperen folie
Buitenste koperen folie: biedt oppervlaktebedrading en interface
Perforeerde metallisatie: maakt elektrische verbinding tussen lagen
Oppervlaktebehandeling: HASL, ENIG, OSP en andere oppervlaktebehandelingsprocessen

Ontwerp en vervaardiging van meerlagige PCB's:

Circuitontwerp: Signalintegritie, energie-/aardintegritieontwerp van meerlagige boards
Layout en bedrading: redelijke laagtoewijzing en routingoptimalisatie
Procesontwerp: openingsgrootte, laagverdeling, dikte van koperen folie, enz.
Vervaardigingsproces: lamineren, boren, koperplateren, etsen, oppervlaktebehandeling, enz.

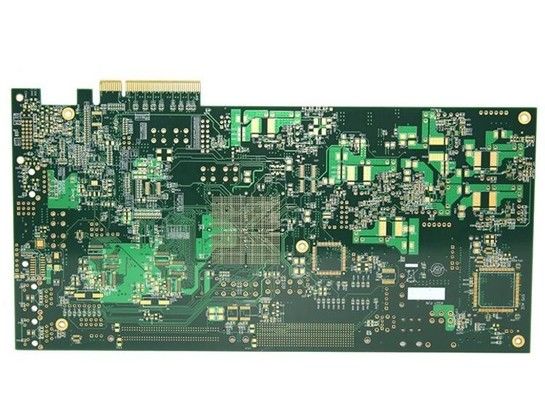

Meer foto's van dit. 10 lagen FR-4 ENIG High Tg PCB Circuit Board Vervaardiging met gouden vinger
