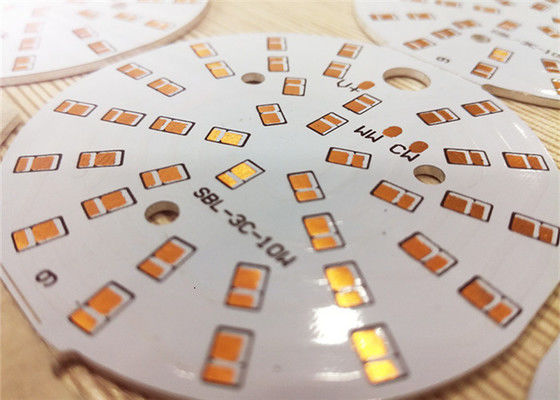

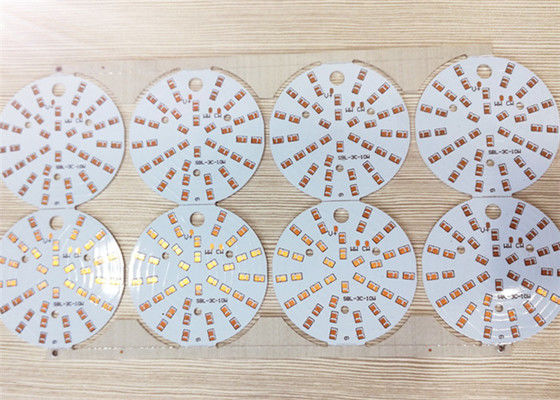

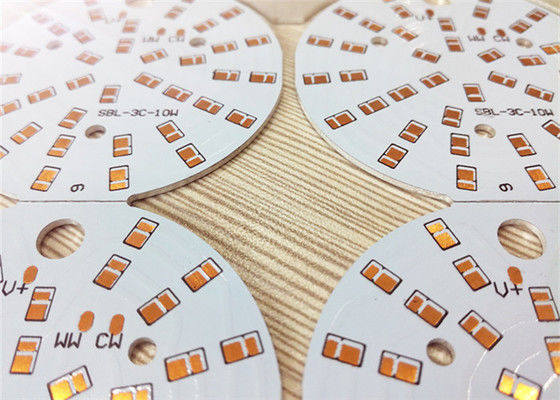

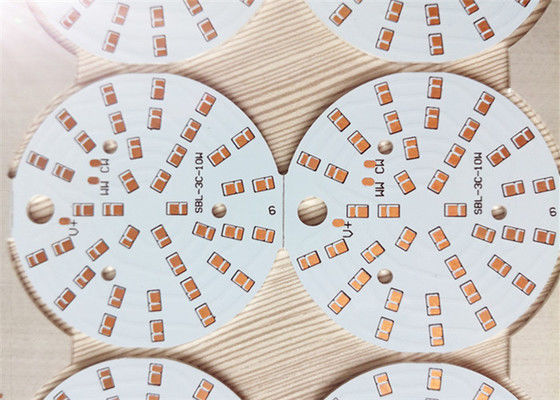

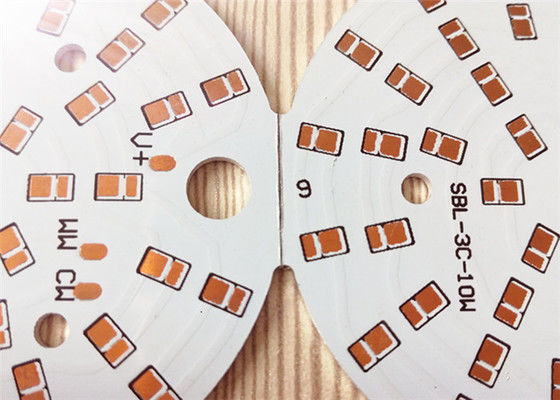

Aluminium PCB-fabrikant ENIG 1u'' Multilayer Printed Circuit Board PCB-bord voor LED

Aluminium PCB-fabrikant ENIG 1u'' Multilayer Printed Circuit Board PCB-bord voor LED

Speciaal PCB-productie

Shenzhen KAZ Circuit is een fabrikant van PCB en PCBA. Certificaten: ISO 9001, UL (E337072), TS16949 (0259279), RoHS

We hebben meer dan 300 medewerkers en 8000 vierkante meter bouwgebied. Onze producten omvatten rigide FR-4 PCB, FPC, Rigid-Flex PCB en Aluminium, koper basis PCB, Assembly service inclusief SMT,DIP met zes assemblagelijnen.

Het leveren van een one-stop service voor onze klanten, waaronder:

• Productie van PCB's (prototype, kleine en middelgrote productie, massaproductie)
• Opbrengst van componenten
• PCB-assemblage (SMT, SMD, DIP)

Onze PCB-technologische capaciteit omvat 1 tot 20 lagen, een minimale diameter van het gat van 0,1 mm, een minimale spoorgrootte van 0,075 mm, oppervlaktebehandeling van OSP, HAL, HASL, ENIG, Gold Finger en meer.We kunnen onze productiecapaciteit van 12 maken.Voor dubbelzijden is de gemiddelde oppervlakte van de installatie van de verwerkende industrie van de Unie van 10 000 vierkante meter per maand en voor meerlaagse installaties van 8 000 vierkante meter per maand.

We zijn een pcb en pcba fabrikant voor meer dan 11 jaar in China. Nu met ongeveer 300 werknemers. Onze standaard lead time: 4-5days voor 2L; 5-7 voor 4L. Expedited service is beschikbaar.

Gedetailleerde specificatie

LED-PCB-bordInformatie over het scheppingsproces

Circuitontwerp
Bepalen van de energiebehoeften van het volledige LED-circuit, met inbegrip van maximale stroom en spanning
Overweeg een microcontroller of een driver IC te gebruiken om de helderheid en effecten van de LED te regelen
Integreer alle benodigde stroomconditionerings- of beschermingscircuits

PCB-opstelling
De onderdelen worden zo ingericht dat de spoorlengte tot een minimum wordt beperkt en de warmteafvoer wordt geoptimaliseerd.
Laat voldoende ruimte over tussen hoogspannings-/hoge-stroomspuren en laagspannings-/laagstroomspuren
Plan voor het monteren van gaten, montage van hardware en eventuele mechanische integratie

Ontwerp
Gebruik de juiste spoorbreedte en afstand om de verwachte stroombelasting te verwerken
Met inbegrip van kopergieten of -vliegtuigen voor het aarden en verspreiden
Voeg testpunten toe om het oplossen en meten van problemen te vergemakkelijken
Overweeg het toevoegen van schermmerken om componenten te identificeren

Voorbereiding voor vervaardiging
Gedetailleerde assemblage-instructies, met inbegrip van de plaatsing en oriëntatie van de onderdelen
Specificeer eventuele speciale fabricagevereisten, zoals HASL-, ENIG- of Immersion Silver-afwerkingen
Bevat een nauwkeurige BOM met onderdeelnummer, hoeveelheid en bron

Vervaardiging
En PCB-fabrikanten werken nauw samen om nauwkeurige productie en kwaliteitscontrole te garanderen.
Bespreek geavanceerde functiemogelijkheden zoals meerlagige boards, blinde/begraven vias of impedantieregeling


Montage en testen
Volg de assemblage-instructies zorgvuldig om problemen tijdens het soldeerproces te voorkomen
Uitvoeren van uitgebreide tests, met inbegrip van functionele verificatie, stroom-/spanningsmetingen en thermische analyse
Overweeg het programmeren van een microcontroller of driver IC om geavanceerde LED-besturing en -effecten te bereiken


Eindproduct
IntegreerLED-PCB'splaten in eindproducten zoals verlichtingsarmaturen, displays of andere toepassingen
Ontwerp en vervaardiging van alle noodzakelijke mechanische behuizingen, warmteafvoeringen of montageapparatuur
Volledige productdocumentatie, met inbegrip van gebruiksaanwijzingen, installatiehandleidingen en garantie-informatie

Foto's
