Oppervlakte van ENIG 2u de“ met Min 3/3 Mil Line Width/Ruimte 4 van de Elektronische Gedrukte Kringslagen Raad

ENIG 2u "oppervlak met min 3/3 mil lijnbreedte / ruimte 4 lagen elektronische printplaat

Detail Specificaties voor dit 1.0mm board dikte 1oz groene somdask smart home printed circuit board pcb:

Wat KAZ voor u en uw bedrijf kan doen

• Productie van PCB's
• afzet van componenten
• PCB-assemblage: SMT/DIP-diensten

Om een volledige offerte van het PCB/PCBA te krijgen, verstrekken wij u de onderstaande informatie:

• Gerber, met gedetailleerde specificatie van het PCB
• BOM Lijst met Excel fomart
• Foto's van de PCBA (als je dit project al eerder hebt gedaan, als je dat niet hebt gedaan, negeer dit gewoon)

Bedrijfsinformatie:

KAZ Circuit is een professionele pcb-fabrikant uit China sinds 2007, die ook pcb-assemblage-service levert voor onze klanten. Nu met ongeveer 300 werknemers. Gecertificeerd met ISO9001, TS16949, UL, RoHS.We zijn ervan overtuigd om u kwaliteitsproducten te leveren met fabrieksprijs binnen de snelste levertijd!

Vervaardigerscapaciteit:

    van de soort gebruikt voor de vervaardiging van elektrische apparatenzijn de basiscomponenten van elektronische apparatuur en vormen het fysieke fundament dat verschillende elektronische componenten verbindt en ondersteunt.Het speelt een cruciale rol bij de functionaliteit en betrouwbaarheid van elektronische systemen.

Belangrijkste aspecten van elektronische printplaten zijn:

Lagen en samenstelling:

PCB's bestaan doorgaans uit meerdere lagen, waarvan de meest voorkomende een 2- of 4-lagig ontwerp is.

Deze lagen zijn gemaakt van koper dat als geleidend pad dient en een niet-geleidend substraat zoals glasvezel (FR-4) of andere speciale materialen.

Andere lagen kunnen vermogen en grondvlakken omvatten voor vermogensafdeling en geluidsreductie.

Interconnecties en sporen:

De koperlaag wordt gegraveerd om geleidende sporen te vormen die dienen als paden voor elektrische signalen en stroom.

Vias zijn doorgeslagen gaten die sporen tussen verschillende lagen verbinden, waardoor meerlagige verbindingen mogelijk zijn.

Tracebreedte, afstand en routingpatronen zijn ontworpen om de signaalintegrititeit, impedance en algemene elektrische prestaties te optimaliseren.

Elektronische component:

Elektronische componenten, zoals geïntegreerde schakelingen, weerstanden, condensatoren en connectoren, worden op het PCB gemonteerd en gelast.

De plaatsing en routing van deze componenten is van cruciaal belang om optimale prestaties, koeling en de algehele systeemfunctionaliteit te garanderen.

PCB-productietechnologie:

PCB-productieprocessen omvatten doorgaans stappen zoals lamineering, boren, koperen bekleding, etsen en het aanbrengen van soldeermaskers.

Geavanceerde technologieën zoals laserboren, geavanceerde bekleding en meerlagige co-laminatie worden gebruikt in gespecialiseerde PCB-ontwerpen.

PCB-assemblage en soldering:

Elektronische componenten worden op het PCB geplaatst en gelast, hetzij handmatig, hetzij automatisch, met behulp van technieken zoals door-gat solderen of oppervlakte solderen.

Terugvloeiende soldering en golfsoldering zijn veel voorkomende geautomatiseerde processen voor het aansluiten van componenten.

Test & kwaliteitscontrole:

Het PCB ondergaat verschillende test- en inspectieprocessen, zoals visuele inspectie, elektrische tests en functionele tests om de betrouwbaarheid en prestaties ervan te waarborgen.

Kwaliteitscontrolemaatregelen, zoals inspecties tijdens het proces en ontwerppraktieken voor de fabricage (DFM), helpen bij het handhaven van hoge normen in de PCB-productie.

Elektronische PCB's worden in een breed scala van toepassingen gebruikt, waaronder consumentenelektronica, industriële apparatuur, automobielsystemen, medische apparatuur, ruimtevaart- en telecommunicatieapparatuur,en nog meer.De voortdurende vooruitgang in de PCB-technologie, zoals de ontwikkeling van high-density interconnect (HDI) PCB's en flexibele PCB's, heeft de creatie van kleinere, krachtigere,en energiezuinigere elektronische apparaten.

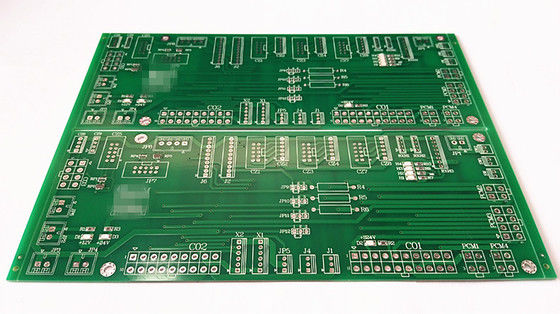

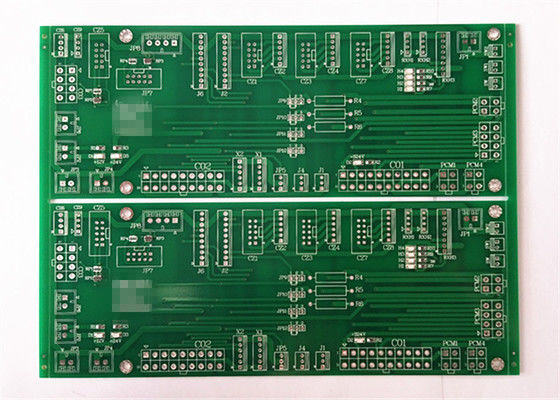

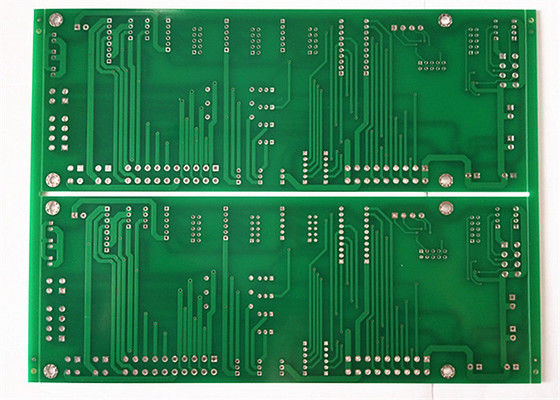

Meer gedetailleerde foto's hiervoor. 4 lagen ENIG 2u oppervlak FR4 PCB met een lijnbreedte van min 3/3 mil/ruimte
