8 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten

8 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten

Merknaam: Null
Modelnummer: KAZ
MOQ: 1pcs
Prijs: 0.1-5 USD
Betalingsvoorwaarden: T/T, Western Union, Paypal
Toeleveringsvermogen: 20000 meter
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT en ONDERDOMPELING:
Ondersteuning
Toepassing:
Camera PCBA
Componenten:
Geleverd door klanten of geleverd door fabrikant
PCB-Test:
AOI; 100%test voor open en kort;
PCBA-Test:
Röntgenstraal, Functietest
PCB's:
HDI met Laser en Begraven gaten
Verpakking Details:
Vacuümverpakking
Levering vermogen:
20000 meter
Markeren:

2U“ PCB-Raadsassemblage

,

De Raadsassemblage van onderdompelings Gouden PCB

,

1oz de Assemblage van prototypepcb

Productbeschrijving

8 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten

1. Gedetailleerde specificaties

MateriaalFR4
Dikte van het bord1.6mm
OppervlaktebehandelingENIG 2U"
Dikte van koperGeïntegreerde verpakkingssystemen
SoldermaskerGroen
ZilkschermWit
De Min Laser Boorgat4 Mill
PanelV-snijden



Inleiding:

Verzameling van printplaten De SMT ((Surface Mounted Technolofy) en de DIP in de printplaat, ook wel PCBA genoemd, worden aangesloten.



Productie:

Zowel SMT als DIP zijn middelen voor het integreren van componenten in het PCB-bord.SMT hoeft geen gaten op het PCB te boren, terwijl het voor de DIP noodzakelijk is om de pin van het onderdeel in het geboorde gat aan te sluiten.



SMT:

Het productieproces is als volgt: het PCB-bord positioneren, soldeerpasta drukken, plakken en verpakken,terug naar de soldeerovenEindelijk inspectie.




met een vermogen van meer dan 50 W,is het proces van het vullen en solderen van elektronische componenten op een PCB om een functioneel elektronisch apparaat te makenHet PCB-assemblageproces omvat meestal de volgende stappen:
Componentenaankopen: De eerste stap is het verkrijgen van de elektronische componenten die nodig zijn voor de PCB-assemblage.connectorenDe componenten kunnen bij verschillende leveranciers of distributeurs worden aangeschaft.
PCB-fabricage: Voordat het wordt geassembleerd, moet het PCB zelf worden gefabriceerd.en het toepassen van de nodige kopersporenPCB-fabricatie kan met behulp van verschillende technieken zoals etsen, frezen of printen worden uitgevoerd.
Componentplacement: In deze stap worden de elektronische componenten op het PCB gemonteerd.De twee belangrijkste methoden voor het plaatsen van onderdelen zijn oppervlakte-montage-technologie (SMT) en door-gattechnologie (THT). SMT-componenten worden op het oppervlak van het PCB geplaatst en met behulp van soldeerpasta en reflow soldeertechnieken gelast.THT-componenten hebben leidingen die door gaten in het PCB gaan en aan de tegenovergestelde kant worden gelast.
Soldering: Zodra de componenten op het PCB zijn geplaatst, wordt het soldeerproces uitgevoerd om elektrische en mechanische verbindingen te maken.Het solderen kan via verschillende methoden worden uitgevoerd, zoals reflow solderen (voor SMT-componenten), golfsoldering (voor THT-onderdelen) of handsoldering (voor specifieke onderdelen of herbewerking).
Inspectie en testen: Na het solderen wordt het geassembleerde PCB geïnspecteerd en getest om de kwaliteit en functionaliteit van het elektronische apparaat te waarborgen.Röntgenonderzoek, functionele tests en andere methoden kunnen worden gebruikt om eventuele gebreken of storingen te identificeren.
Eindassemblage: Zodra de PCB-assemblage is geverifieerd dat deze correct functioneert, kan deze verder worden geïntegreerd in de eindproductassemblage.installatie van een behuizing, en verbinding met andere subsystemen of onderdelen.
Het PCB-assemblageproces kan variëren afhankelijk van de specifieke vereisten, industrienormen en productiecapaciteiten van de contractfabrikant of het assemblagehuis.geavanceerde technieken zoals selectief solderen, toepassing van conform coating en testprocedures kunnen worden toegepast op basis van de complexiteit en functionaliteit van het te monteren elektronische apparaat.

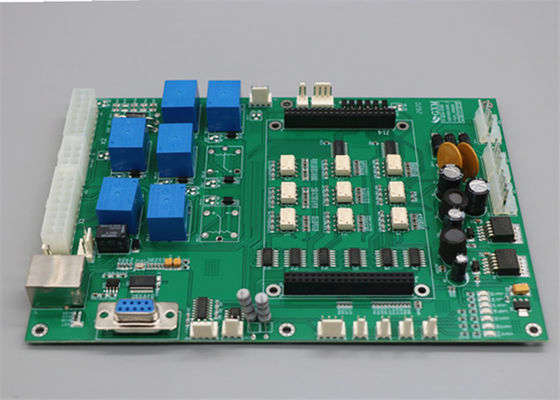

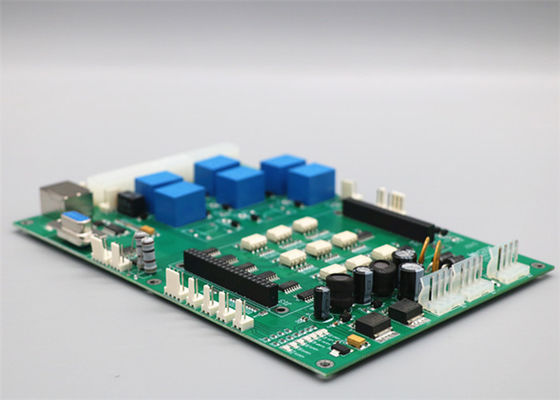

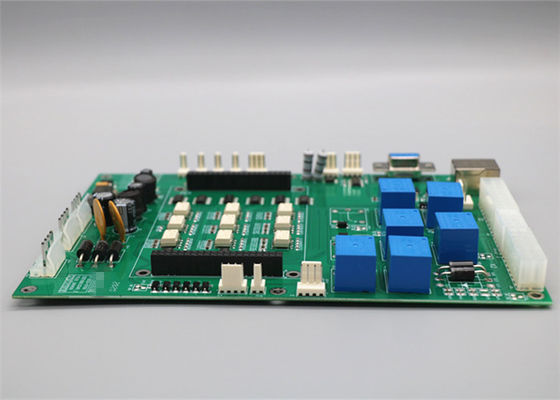

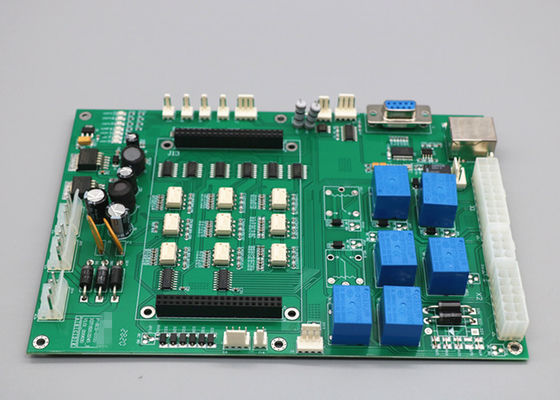

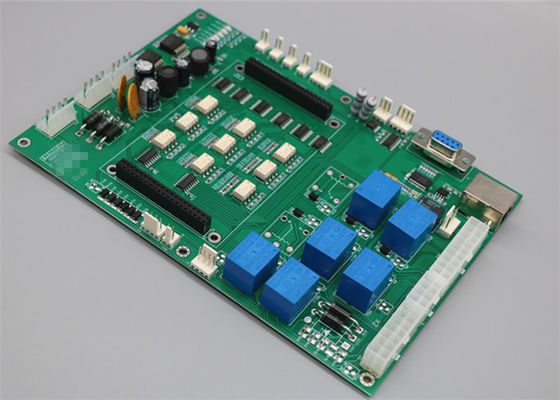

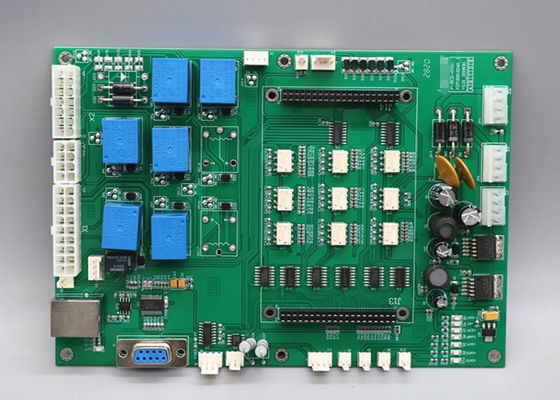

2Foto's.
8 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten 08 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten 18 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten 28 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten 38 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten 48 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten 58 laag HDI pcb fabriek pcb assemblage shenzhen geprinte circuit board fabrikanten 6

Veelgestelde vragen



V: Welke bestanden gebruikt u bij de fabricage van PCB's?
A: Gerber of Eagle, BOM-lijst, PNP en positie van de onderdelen



K: Kun je een monster aanbieden?
A: Ja, we kunnen je monster aanpassen om te testen voor massaproductie



V: Wanneer krijg ik de offerte na verzending van Gerber, BOM en testprocedure?
A: Binnen 6 uur voor PCB-aanbiedingen en ongeveer 24-48 uur voor PCBA-aanbiedingen.



V: Hoe kan ik het proces van mijn PCB-productie weten?

A: 5-7 dagen voor PCB-productie en componentenaankopen, en 14 dagen voor PCB-assemblage en -testing.



V: Hoe kan ik de kwaliteit van mijn pcb's controleren?
A: We zorgen ervoor dat elk stuk pcb-producten goed werken voordat ze worden verzonden.
