Assemblage 7.0mm van PCB van 30L FR4 SMT Dikte Loodvrije HASL 94v0 Norm

Assemblage 7.0mm van PCB van 30L FR4 SMT Dikte Loodvrije HASL 94v0 Norm

Merknaam: KAZ
Modelnummer: Kaza-100
MOQ: 1 eenheid
Betalingsvoorwaarden: T/T, Western Union, MoneyGram, L/C, D/A
Toeleveringsvermogen: 2000 m2/Maand
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
UL&ROHS
Laagtelling:
2 ‚30 Lagen
Maximum Raadsgrootte:
600 mm x 1200 mm
Grondstof voor PCB:
FR4, TACONIC cem-1, Aluminium, de Hoge Materiële, Hoge Frekwentie ROGERS, TEFLON, ARLON, halogeen-Vr
Belde van de Dikte van Afwerkingsbaords:
0.217.0mm
Minimumlijnbreedte:
3mil (0.075mm)
Minimumlijnruimte:
3mil (0.075mm)
Minimumgatendiameter:
0,10 mm
E-test:
100%-e-Test (Hoogspanning die testen); Het vliegen Sonde het Testen
Verpakking Details:
Vacuümverpakking
Levering vermogen:
2000 m2/Maand
Markeren:

de Assemblage van PCB van 30L FR4 SMT

,

SMT-Assemblage 7.0mm van PCB Dikte

,

Loodvrije HASL-het Prototyperaad van PCB

Productbeschrijving

Ultrasnelle PCB-vervaardigingsfabrikant, die one-stop PCB, PCB-assemblage, SMT-de assemblage die van stencil, goedkope en goede kwaliteitspcb smt vervaardigen aanbieden





1. Eigenschappen





1. De één Eindeoem Dienst, PCB-productie Gemaakt in Shenzhen van China

2. Vervaardigd door Gerber Dossier en BOM-Lijst van Klant

3. FR4 het materiaal, voldoet 94V0-aan norm

4. SMT, ONDERDOMPELINGStechnologie suport

5. Loodvrije HASL, Milieubescherming

6. UL, Ce, Volgzame ROHS

7. Verschepend door DHL, UPS, TNT, EMS of Klantenvereiste



2. Het Technische vermogen van PCB





SMT Positienauwkeurigheid: um 20
De componenten rangschikken: 0.4×0.2mm (01005) — 130×79mm, tik-Spaander, QFP, BGA, KNALLEN
Max. componentenhoogte:: 25mm
Max. PCB-grootte: 680×500mm
Min. PCB-grootte: beperkt geen
PCB-dikte: 0,3 tot 6mm
PCB-gewicht: 3KG
Golf-soldeersel Max. PCB-breedte: 450mm
Min. PCB-breedte: beperkt geen
Componentenhoogte: Hoogste 120mm/Bot 15mm
Zweet-soldeersel Metaaltype: deel, geheel, inlegsel, wijkt uit
Metaalmateriaal: Koper, Aluminium
De oppervlakte eindigt: platerenau, platerenstrook, platerensn
Het tarief van de luchtblaas: min than20%
Pers-pasvorm Perswaaier: 0-50KN
Max. PCB-grootte: 800X600mm
Het testen ICT, Sonde die, verbranding, functietest, temperatuur het cirkelen vliegen





3.PCB productieproces



  1. 1.1 stap 1 – het Ontwerp.
  2. 1.2 stap 2 die – het Ontwerp drukken.
  3. 1.3 stap 3 die – tot het Substraat leiden.
  4. 1.4 stap 4 die – de Binnenlagen drukken.
  5. 1.5 stap 5 – Ultraviolet Licht.
  6. 1.6 stap 6 die – Ongewenst Koper verwijderen.
  7. 1.7 stap 7 – Inspectie.
  8. 1.8 stap 8 die – de Lagen lamineren.



4.The PCB-Vervaardigingsproces



  • Weergave gewenste lay-out op koper beklede laminaten
  • Het etsen van of het verwijderen van bovenmatig koper uit binnenlagen om sporen en stootkussens te openbaren
  • Creërend de PCB-laagopeenstapeling door (het verwarmen en het drukken) raadsmaterialen bij hoge temperaturen te lamineren
  • Boorgaten voor het opzetten van gaten, door gatenspelden en vias
  • Het etsen van of het verwijderen van bovenmatig koper uit de oppervlaktelaag om sporen en stootkussens te openbaren
  • De gaten van de platerenspeld en via gaten
  • Het toevoegen van beschermende deklaag aan oppervlakte of soldeersel het maskeren
  • De verwijzing en de polariteitsindicatoren van de Silkscreendruk, emblemen of andere noteringen op de oppervlakte
  • Naar keuze, kan een afwerking aan kopergebieden van oppervlakte worden toegevoegd

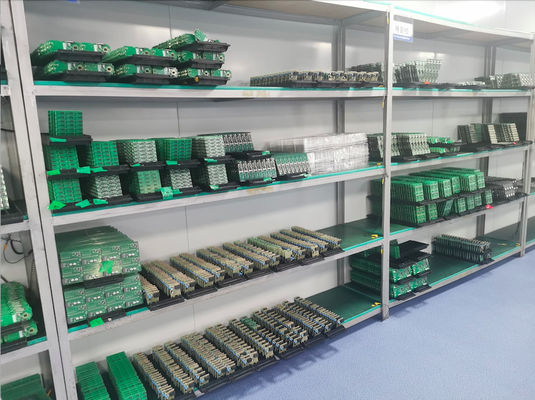

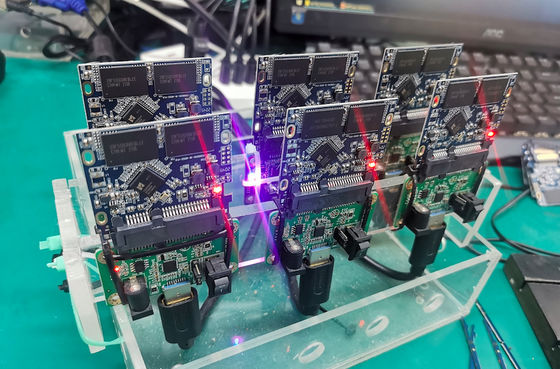

5.PCB beelden



Assemblage 7.0mm van PCB van 30L FR4 SMT Dikte Loodvrije HASL 94v0 Norm 0Assemblage 7.0mm van PCB van 30L FR4 SMT Dikte Loodvrije HASL 94v0 Norm 1
