| Merknaam: | KAZ Circuit |
| Modelnummer: | PCBA-B-096597 |
| MOQ: | 1 PC |
| Prijs: | USD/pc |
| Betalingsvoorwaarden: | T/T, Western Union, Paypal |
| Toeleveringsvermogen: | 20.000 Vierkante Meters/Maand |
SMT PCB-assemblage China massaproductie fabrikant
Detailgegevens:
| Deeltjes | 4 |
| Materiaal | FR-4 |
| Dikte van het bord | 1.6 mm |
| Dikte van koper | 1 oz |
| Oppervlaktebehandeling | HASL LF |
| Verkocht masker en zijdefilter | Groen en Wit |
| Kwaliteitsnorm | IPC-klasse 2, 100% E-test |
| Certificaten | TS16949, ISO9001, UL, RoHS |
Wat KAZ Circuit voor je kan doen:
Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:
Vervaardigerscapaciteit:
| Capaciteit | Dubbelzijdig: 12000 m2 / maand Meerlaagsen: 8000 m2 / maand |
| Min Line Breedte/Gap | 4/4 mil (1mil=0,0254 mm) |
| Dikte van het bord | 0.3~4.0 mm |
| Deeltjes | 1 tot 20 lagen |
| Materiaal | FR-4, Aluminium, PI |
| Dikte van koper | 0.5 ~ 4 oz |
| Materiaal Tg | Tg140 tot en met TG170 |
| Maximale PCB-grootte | 600*1200 mm |
| Min-grootte van het gat | 0.2 mm (+/- 0,025) |
| Oppervlaktebehandeling | HASL, ENIG, OSP |
SMT-capaciteit
SMT-PCB-assemblageProcedure:
PCB-prep:
Reinig het PCB-substraat om eventuele verontreinigingen te verwijderen die van invloed kunnen zijn op de kwaliteit van de soldeerverbinding.
Gebruik een soldeermasker op het PCB om koperen pads te identificeren waar de onderdelen zullen worden geplaatst.
Een oppervlaktebehandeling zoals ENIG (Electroless Nickel Immersion Gold) wordt op de koperen pads aangebracht om de lasbaarheid te bevorderen.
Gelijkmatige afdrukken:
Plaats het stensil over het PCB met de openingen van het stensil die overeenkomen met de koperen pads van het PCB.
De soldeerpasta (een mengsel van soldeerlegeringsdeeltjes en flux) wordt over het stensil geschraapt en de soldeerpasta wordt op de pads van het PCB afgezet.
Precieze controle over de dikte van de stensel, het volume van de soldeerpasta en de druk van de spuit zijn van cruciaal belang voor een consistente afzetting van de soldeerpasta.
Plaatsing van elementen:
Automatische pick-and-place-machines gebruiken visie-systemen om de plaatsen van de onderdelen nauwkeurig te identificeren en op de soldeerpasta te plaatsen.
De oriëntatie van de componenten, de coplanariteit en de positie-nauwkeurigheid zijn van cruciaal belang voor betrouwbare soldeerverbindingen.
Bijkomende onderdelen zoals connectoren of warmteafvoeringen kunnen handmatig worden geplaatst.
terugvloeiend solderen
PCB-componenten worden door een reflowoven geleid met zorgvuldig gecontroleerde temperatuurprofielen.
De soldeerpasta smelt, vocht de componentenleidingen en PCB-pads, en vormt een soldeerverbinding als het afkoelt.
Verschillende legeringen, zoals loodvrije (zoals tin-zilver-koper), hebben specifieke reflowtemperatuurprofielen.
Inspectie en testen:
Visuele inspectie (handmatig of geautomatiseerd) controleert op de juiste plaatsing van de onderdelen, de kwaliteit van de soldeersluiting en mogelijke defecten.
Automatische optische inspectiesystemen (AOI) maken gebruik van machine vision om problemen snel te identificeren en te lokaliseren.
Elektrische tests, zoals in-circuit tests (ICT) of functionele tests, verifiëren de elektrische prestaties van de PCB.
Schoon en conform coating (facultatief):
PCB-assemblages kunnen een reinigingsproces ondergaan om resterende soldeerpasta of -flux te verwijderen.
Conforme coating is een polymere beschermlaag die op PCB's kan worden aangebracht om de vochtigheid en de weerstand tegen het milieu te verhogen.
SMT-PCB-assemblageDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.Het gebruik van SMT in de moderne elektronische industrie is van cruciaal belang voor de verbetering van de kwaliteit van de elektronische apparatuur..

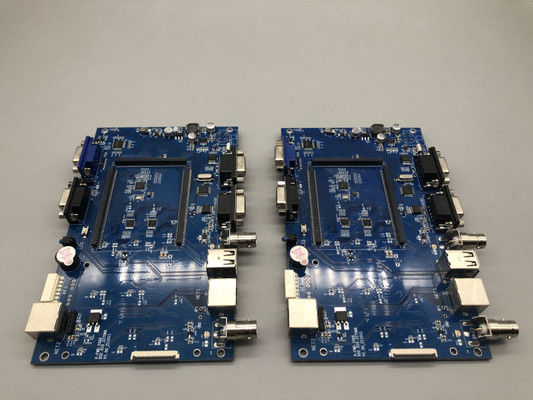

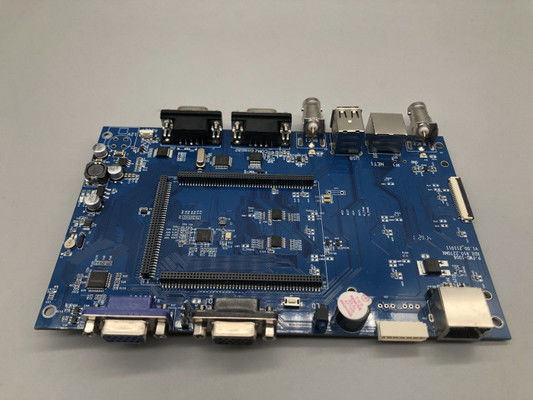

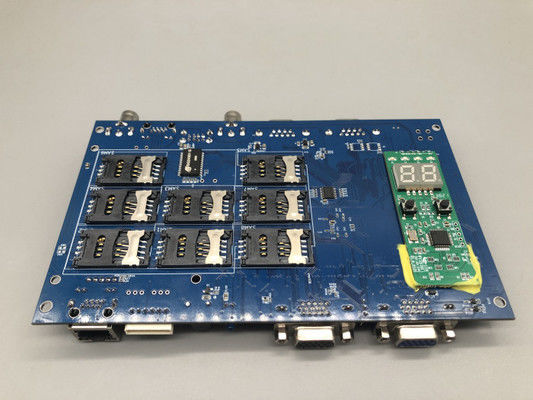

Foto's van dit. Rapid turn prototype & massaproductie voor SMT PCB Assembly 6 PCB Assembly lijnen
