| Merknaam: | NA |
| Modelnummer: | Na |
| MOQ: | 1PCS |
| Prijs: | 0.1usd pcs |
| Betalingsvoorwaarden: | L/C, Western Union, MoneyGram, T/T |
| Toeleveringsvermogen: | 10000pcs maandelijks |
Beschrijving vanPCB-montageservice

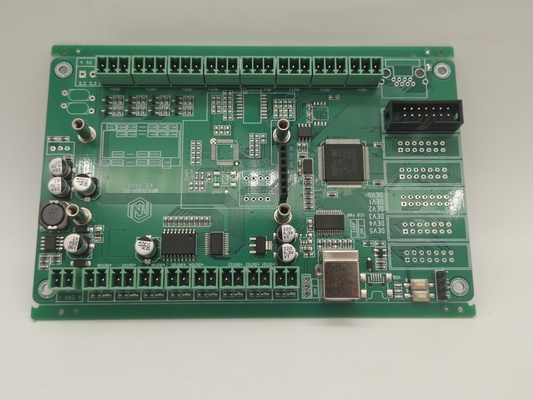

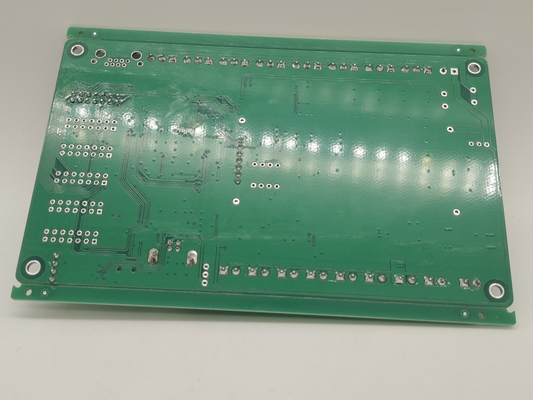

dit bord is 4-laags en wordt gebruikt voor industriële besturingstoepassingen.we kunnen PCB-prototype, klein volume, middelgroot en groot volume accepteren.geen MOQ-verzoek voor nieuwe bestelling. Al onze PCB's voldoen aan UL, TS 16949, ROHS, ISO etc. certificering.
specificatie vanPCB-montageservice
| 1 | Laag | 1-30 laag |
| 2 | Materiaal | FR-4, CEM-1, CEM-3, hoge TG, FR4 halogeenvrij, FR-1, FR-2, aluminium |
| 3 | Bord dikte | 0,2 mm-7 mm |
| 4 | Max.afgewerkte bordzijde | 510mm*1200mm |
| 5 | Min.geboorde gatgrootte | 0,25 mm |
| 6 | Minimale lijnbreedte | 0,075 mm (3 mil) |
| 7 | Minimale regelafstand | 0,075 mm (3 mil) |
| 8 | Oppervlakteafwerking/behandeling | HALS/HALS loodvrij, chemisch tin, chemisch goud, onderdompelingsgoud onderdompelingszilver/goud, Osp, vergulding |
| 9 | Koper dikte | 0,5-4,0 oz |
| 10 | Soldeermasker kleur | groen/zwart/wit/rood/blauw/geel |
| 11 | Binnenverpakking | Vacuümverpakking, plastic zak |
| 12 | Buitenverpakking | Standaard kartonnen verpakking |
| 13 | Gat tolerantie | PTH: ± 0,076, NTPH: ± 0,05 |
| 14 | Certificaat | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profilering ponsen | Frezen, V-CUT, Afschuinen |
| 16 | Montageservice | Het leveren van OEM-service aan alle soorten assemblage van printplaten |
PCB-assemblage (SMT) Productcapaciteit
| SMT-capaciteit | |
| SMT-artikel | Capaciteit |
| printplaat Max.maat | 510 mm * 1200 mm (SMT) |
| Chip-component | 0201, 0402, 0603, 0805, 1206 pakket |
| Min.pin ruimte van IC | 0,1 mm |
| min.ruimte van BGA | 0,1 mm |
| Max.precisie van IC-assemblage | ± 0,01 mm |
| Montage capaciteit | ≥8 miljoen piots/dag |
| SMT-capaciteit | 7 SMT-productielijnen |
| DIP-capaciteit | 2 DIP-productielijnen |
| Assemblage testen | Brugtest, AOI-test, X-Ray-test, ICT (In Circuit Test), FCT (Functional Circuit Test) |
FCT (functionele circuittest) |
Huidige test, spanningstest, hoge temperatuur en lage temperatuur test, Drop Impact Test, verouderingstest, waterdichte test, lekvrije test en etc. Verschillende tests kunnen worden uitgevoerd volgens uw vereiste. |
Producten Toepassing:
1, Telecomcommunicatie
2, Consumentenelektronica
3, Beveiligingsmonitor
4, voertuigelektronica
5, Slimme woning
6, industriële controles
7, Leger & Defensie
8, Automobiel
9, industriële automatisering
10, medische hulpmiddelen
11, Nieuwe Energie
Enzovoort
Voordeel vanPCB-montageservice
• Strikte productaansprakelijkheid, rekening houdend met de IPC-A-160-norm
• Technische voorbehandeling vóór productie
• Controle van het productieproces (5Ms)
• 100% E-test, 100% visuele inspectie, inclusief IQC, IPQC, FQC, OQC
• 100% AOI-inspectie, inclusief röntgen, 3D-microscoop en ICT
• Hoogspanningstest, impedantiecontroletest
• Microsectie, soldeercapaciteit, thermische belastingstest, schoktest
OEM/ODM/EMS-diensten voor PCBA:
· PCBA, printplaatmontage: SMT & PTH & BGA
· PCBA en behuizingsontwerp
· Componenten sourcing en inkoop
· Snel prototypen
· Spuitgieten van kunststof
· Stempelen van metalen platen
· Eindmontage
· Test: AOI, In-Circuit Test (ICT), Functionele Test (FCT)
· Douaneafhandeling voor materiaalimport en productexport
Nu zijn we een fabriek geweest die one-stop-service kan bieden,
van de PCB-productie, de inkoop van componenten tot de assemblage van de componenten.
Met meer dan 15 jaar ervaring in PCB-productie en PCB-assemblage, biedt KAZ Circuit flexibele productie-opties die zich aanpassen aan kostendoelstellingen, leveringsvereisten en fluctuerende vraag in volume.
