| Merknaam: | NA |
| Modelnummer: | Na |
| MOQ: | 1pcs |
| Prijs: | 0.1usd/pcs |
| Betalingsvoorwaarden: | T/T, MoneyGram |
| Toeleveringsvermogen: | 10000pcs maandelijks |
Beschrijving vanPCB-montageservice

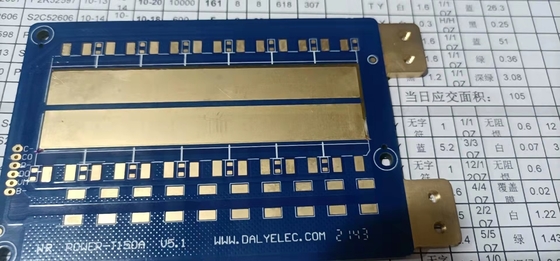

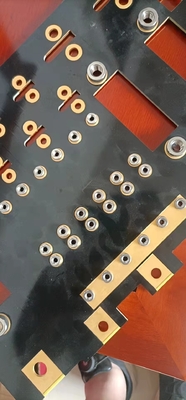

Dit bord is een 6-laags hoge TG FR4 ingebedde koperen blokprintplaat.
Naarmate het volume van elektronische componenten steeds kleiner wordt, wordt de grootte van de printplaat (PCB) steeds kleiner en worden de routeontwerpschema's steeds meer gecentraliseerd.Vanwege de vermogenstoename van elektronische apparaten is de verwarmingscapaciteit van PCB's te groot, wat de levensduur, veroudering en zelfs invaliditeit van elektronische apparaten beïnvloedt.
specificatie vanPCB-montageservice
| 1 | Laag | 1-30 laag |
| 2 | Materiaal | FR-4, Hoge TG, FR4 halogeenvrij, |
| 3 | Bord dikte | 0,2 mm-7 mm |
| 4 | Max.afgewerkte bordzijde | 510mm*1200mm |
| 5 | Min.geboorde gatgrootte | 0,25 mm |
| 6 | Minimale lijnbreedte | 0,075 mm (3 mil) |
| 7 | Minimale regelafstand | 0,075 mm (3 mil) |
| 8 | Oppervlakteafwerking/behandeling | HALS/HALS loodvrij, chemisch tin, chemisch goud, onderdompelingsgoud onderdompelingszilver/goud, Osp, vergulding |
| 9 | Koper dikte | 0,5-4,0 oz |
| 10 | Soldeermasker kleur | groen/zwart/wit/rood/blauw/geel |
| 11 | Binnenverpakking | Vacuümverpakking, plastic zak |
| 12 | Buitenverpakking | Standaard kartonnen verpakking |
| 13 | Gat tolerantie | PTH: ± 0,076, NTPH: ± 0,05 |
| 14 | Certificaat | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profilering ponsen | Frezen, V-CUT, Afschuinen |
| 16 | Montageservice | Het leveren van OEM-service aan alle soorten assemblage van printplaten |
PCB-assemblage (SMT) Productcapaciteit
| SMT-capaciteit | |
| SMT-artikel | Capaciteit |
| printplaat Max.maat | 510 mm * 1200 mm (SMT) |
| Chip-component | 0201, 0402, 0603, 0805, 1206 pakket |
| Min.pin ruimte van IC | 0,1 mm |
| min.ruimte van BGA | 0,1 mm |
| Max.precisie van IC-assemblage | ± 0,01 mm |
| Montage capaciteit | ≥8 miljoen piots/dag |
| SMT-capaciteit | 7 SMT-productielijnen |
| DIP-capaciteit | 2 DIP-productielijnen |
| Assemblage testen | Brugtest, AOI-test, X-Ray-test, ICT (In Circuit Test), FCT (Functional Circuit Test) |
FCT (functionele circuittest) |
Huidige test, spanningstest, hoge temperatuur en lage temperatuur test, Drop Impact Test, verouderingstest, waterdichte test, lekvrije test en etc. Verschillende tests kunnen worden uitgevoerd volgens uw vereiste. |
Producten Toepassing:
1, Telecomcommunicatie
2, Consumentenelektronica
3, Beveiligingsmonitor
4, voertuigelektronica
5, Slimme woning
6, industriële controles
7, Leger & Defensie
8, Automobiel
9, industriële automatisering
10, medische hulpmiddelen
11, Nieuwe Energie
Enzovoort
Voordeel vanPCB-montageservice
• Strikte productaansprakelijkheid, rekening houdend met de IPC-A-160-norm
• Technische voorbehandeling vóór productie
• Controle van het productieproces (5Ms)
• 100% E-test, 100% visuele inspectie, inclusief IQC, IPQC, FQC, OQC
• 100% AOI-inspectie, inclusief röntgen, 3D-microscoop en ICT
• Hoogspanningstest, impedantiecontroletest
• Microsectie, soldeercapaciteit, thermische belastingstest, schoktest
OEM/ODM/EMS-diensten voor PCBA:
· PCBA, printplaatmontage: SMT & PTH & BGA
· PCBA en behuizingsontwerp
· Componenten sourcing en inkoop
· Snel prototypen
· Spuitgieten van kunststof
· Stempelen van metalen platen
· Eindmontage
· Test: AOI, In-Circuit Test (ICT), Functionele Test (FCT)
· Douaneafhandeling voor materiaalimport en productexport
Nu zijn we een fabriek geweest die one-stop-service kan bieden,
van de PCB-productie, de inkoop van componenten tot de assemblage van de componenten.
Met meer dan 15 jaar ervaring in PCB-productie en PCB-assemblage, biedt KAZ Circuit flexibele productie-opties die zich aanpassen aan kostendoelstellingen, leveringsvereisten en fluctuerende vraag in volume.
