DIP Electronics Automotive PCB Assembly FR4 met loodvrij HASL 3 Mil OEM SMT pcb Assembly Shenzhen Electronic Circuit Board Assembly

DIP Electronics Automotive PCB Assembly FR4 met loodvrij HASL 3 Mil OEM SMT pcb assembly shenzhen

Detailgegevens:

• Lagen: 2 lagen
• Materiaal: fr-4
• Koperen dikte: 1 oz
• Oppervlaktebehandeling: ENIG-onderdompelingsgoud
• Min boorgat: 0,2 mm
• Verkochte maskerkleur: groen
• zijdefilterkleur: wit

Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:

Wat KAZ Circuit voor je kan doen:

• PCB-prototype/massaproductie
• Componenten afkomstig van uw BOM lijst.
• PCB-assemblage (SMT/DIP..)

Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:

• Gerber-bestand met gedetailleerde specificatie van het PCB
• BOM-lijst (beter met excel fomart)
• Foto's van de PCBA (als u deze PCBA eerder hebt gedaan)

Vervaardigerscapaciteit:

    elektrische schakelplaten is het productieproces waarbij elektronische componenten op printplaten (PCB's) worden gemonteerd en met elkaar verbonden om functionele elektronische apparaten te maken.

De belangrijkste stappen in het assemblageproces van elektronische schakelplaten zijn:

DIP Electronics Automotive PCB Assembly FR4 met loodvrij HASL 3 Mil OEM SMT pcb Assembly Shenzhen Electronic Circuit Board Assembly

PCB's worden vervaardigd door kopersporen op een niet-geleidend substraat, zoals glasvezel of ander dielectrisch materiaal, in lagen te leggen en te etsen.

PCB-ontwerpen, met inbegrip van kopersporen, plaatsing van componenten en andere kenmerken, worden vaak gemaakt met behulp van computerondersteunde ontwerpsoftware (CAD).

Aankoop van onderdelen:

De nodige elektronische componenten, zoals weerstanden, condensatoren, geïntegreerde schakelingen (IC's) en connectoren, worden bij leveranciers verkregen.

Selecteer componenten zorgvuldig op basis van hun elektrische eigenschappen, fysieke grootte en compatibiliteit met het PCB-ontwerp.

Plaatsing van elementen:

Elektronische componenten worden op het PCB geplaatst met behulp van handmatige of geautomatiseerde technieken, zoals pick-and-place-machines.

De plaatsing van de componenten wordt geleid door het PCB-ontwerp om de juiste oriëntatie en uitlijning op het bord te garanderen.

Loden:

De componenten worden aan het PCB bevestigd en elektrisch verbonden door middel van een soldeerproces.

Dit kan met behulp van verschillende methoden, zoals golfsoldering, reflow soldering of selectief solderen.

De soldeervorm vormt een elektrisch geleidende en mechanische verbinding tussen de componentenleidingen en de koperen pads van het PCB.

Inspectie en testen:

Het geassembleerde PCB ondergaat een visuele inspectie en verschillende testprocedures om de kwaliteit en functionaliteit van het circuit te waarborgen.

Deze tests kunnen elektrische tests, functionele tests, milieutests en betrouwbaarheidstests omvatten.

Alle defecten of problemen die tijdens de inspectie- en testfase worden ontdekt, worden vóór de definitieve montage opgelost.

Reinigings- en conformiteitscoating:

Na het soldeerproces kan het PCB worden gereinigd om eventuele resterende vloeistoffen of verontreinigende stoffen te verwijderen.

Afhankelijk van de toepassing kan op het PCB een conform coating worden aangebracht om de milieubescherming te waarborgen en de betrouwbaarheid te verbeteren.

Eindassemblage en verpakking:

Gecontroleerde PCB's kunnen worden geïntegreerd in grotere systemen of behuizingen, zoals chassis, behuizingen of andere mechanische componenten.

De geassembleerde producten worden vervolgens verpakt en voorbereid voor verzending of verdere distributie.

elektrische schakelplatenis een cruciaal proces bij de vervaardiging van elektronische apparaten, dat zorgt voor een betrouwbare en efficiënte werking van het eindproduct.precisiemaatregelen voor de productie en kwaliteitscontrole om elektronische systemen van hoge kwaliteit te leveren.

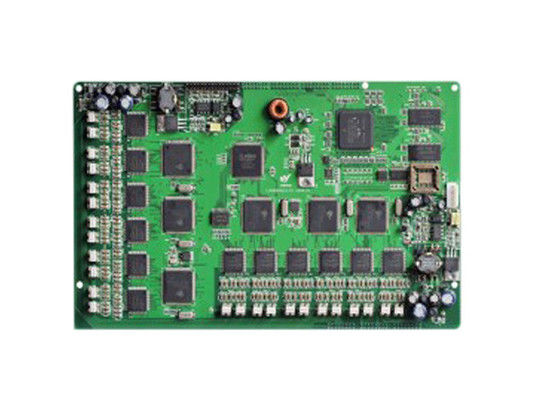

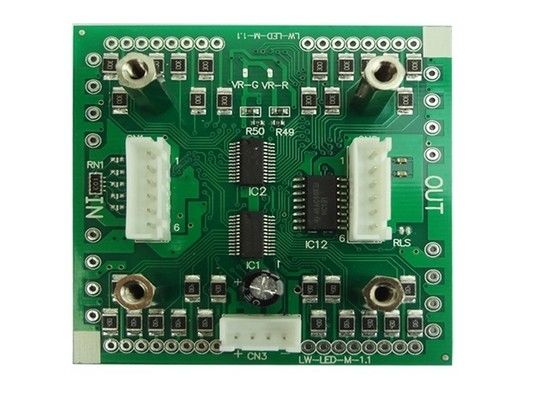

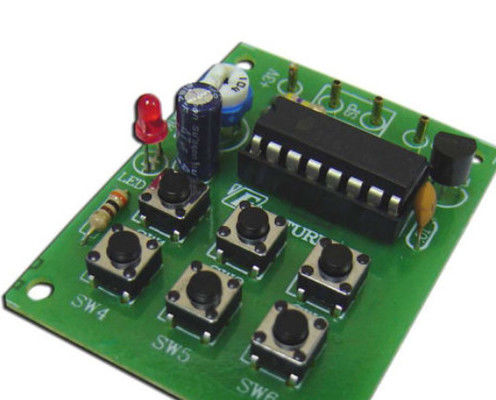

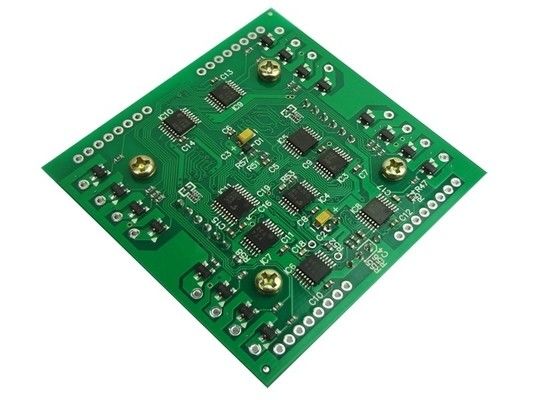

Meer foto's van 2 lagen FR4 1.0mm 1oz Immersion Gold printed circuit board PCB
