FR4 Printed Circuit Boards 1oz Koper 1.0mm 4 lagen PCB Assembly Elektronische Printed Circuit Board

FR4 Printed Circuit Boards 1oz Koper 1.0mm 4 lagen PCB Assembly Elektronisch Printed Circuit Board

Detailgegevens:

• Lagen: 2 lagen
• Materiaal: fr-4
• Koperen dikte: 1 oz
• Oppervlaktebehandeling: ENIG-onderdompelingsgoud
• Min boorgat: 0,2 mm
• Verkochte maskerkleur: groen
• zijdefilterkleur: wit

Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:

Wat KAZ Circuit voor je kan doen:

• PCB-prototype/massaproductie
• Componenten afkomstig van uw BOM lijst.
• PCB-assemblage (SMT/DIP..)

Montageproces van elektronische printplaten (PCB)

PCB-ontwerp en -productie:

Werk samen met PCB-ontwerpers om schema's en lay-outs te maken voorelektronische PCB's.
Overweeg factoren zoals de plaatsing van de componenten, het traceren van de route en de ontwerpregels tijdens de lay-out.
Stuur de ontwerppapieren naar de PCB-fabrikant voor productie, met vermelding van de vereiste lagen, materialen en afwerkingen.
Ontvang het naakte PCB van de fabrikant en controleer het op eventuele gebreken of problemen.

Aankoop en bereiding van onderdelen:
Bepaal de elektronische componenten die nodig zijn voor het PCB, zoals geïntegreerde schakelingen (IC's), weerstanden, condensatoren en connectoren.
Koop de benodigde onderdelen bij een erkende distributeur of rechtstreeks bij de fabrikant.
Voorbereiden van onderdelen voor montage, waarbij wordt gewaarborgd dat zij correct georiënteerd en loodvrij zijn (indien van toepassing).

Geautomatiseerde PCB-assemblage:
De soldeerpasta wordt op het PCB aangebracht met behulp van een stenseldrukproces of een automatische dispenser.
Elektronische componenten worden nauwkeurig op het PCB geplaatst met pick-and-place machines.
Terugvloeiende soldering wordt uitgevoerd in een gecontroleerde loodvrije omgeving om betrouwbare soldeerslijpen te vormen.
Voor doorlopende onderdelen moet automatische invoeg- en soldeerapparatuur worden gebruikt.

Inspectie en kwaliteitscontrole:
Visuele inspectie van het geassembleerde PCB om de juiste plaatsing van de onderdelen en de kwaliteit van de soldeerslijm te waarborgen.
Voer elektrische tests uit, zoals continuïteitscontroles, weerstandsmetingen en aanstallingstests, om ervoor te zorgen dat het PCB goed functioneert.
Voer aanvullende kwaliteitscontrolemaatregelen uit, zoals geautomatiseerde optische inspectie (AOI) of röntgeninspectie, om verborgen gebreken op te sporen.

Optioneel selectief solderen:
Voor specifieke onderdelen of gebieden van het PCB moet gebruik worden gemaakt van selectieve soldeertechnieken, zoals handsolden of selectieve golfsolden.
Deze methode wordt doorgaans gebruikt voor onderdelen of herwerkingen en reparaties die moeilijk te solderen zijn met behulp van het reflowproces.

Conforme coating en verpakking:
Een beschermende conformcoating wordt op het geassembleerde PCB aangebracht om de milieuvriendelijkheid en mechanische veerkracht te verbeteren.
In sommige gevallen kunnen PCB's worden ingekapseld in potverbinding of ondervullingsmateriaal om extra bescherming en ondersteuning te bieden.

Eindcontroles en -tests:
Er worden uitgebreide functionele tests uitgevoerd om ervoor te zorgen dat het geassembleerde PCB aan alle ontwerpspecificaties en -vereisten voldoet.
Om de betrouwbaarheid en duurzaamheid van PCB's te verifiëren, moeten milieutests worden uitgevoerd, zoals thermische cyclus, vochtigheid en trillingen.
Alle testresultaten worden gedocumenteerd en gedetailleerde kwaliteitsgegevens worden bewaard om de traceerbaarheid te waarborgen.

Verpakking en verzending:
Verpak het PCB in een geschikte container of behuizing voor veilig vervoer en opslag.
Verstrek alle benodigde documentatie, zoals assemblage-instructies, schema's en testrapporten, die bij het PCB moeten worden gevoegd.

Belangrijkste overwegingen voor elektronische PCB-assemblage:
Voldoen aan de industrienormen en -richtlijnen voor PCB-ontwerp en -productie
Gebruik hoogwaardige, betrouwbare onderdelen en materialen
Automatisering en procescontrole om consistente, herhaalbare assemblage te garanderen
Strenge inspectie en testen tijdens het gehele assemblageproces
Robuuste verpakkings- en verzendmethoden ter bescherming van PCB's tijdens het vervoer

Deelektronische PCB'shet assemblageproces is ontworpen om betrouwbare PCB's van hoge kwaliteit te maken die voldoen aan de behoeften van verschillende elektronische toepassingen.kwaliteitscontrole- en beschermingsmaatregelen om de PCB-prestaties te waarborgen, duurzaamheid en langdurige functionaliteit.

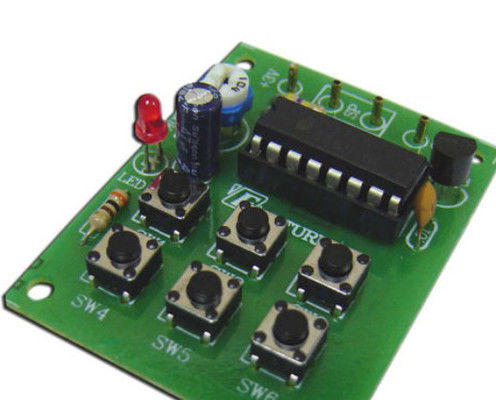

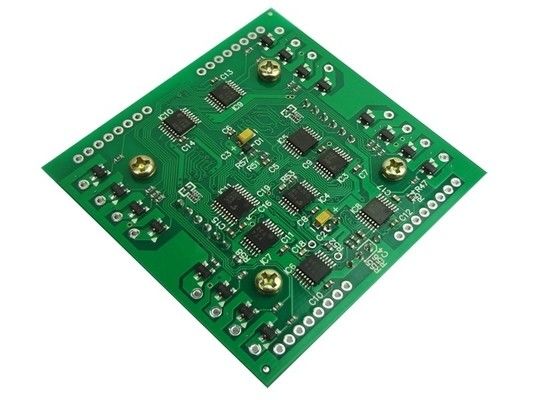

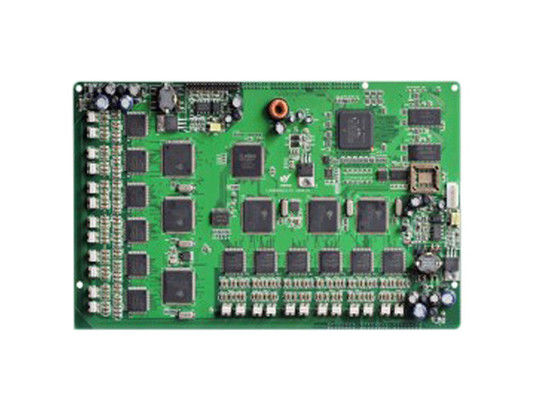

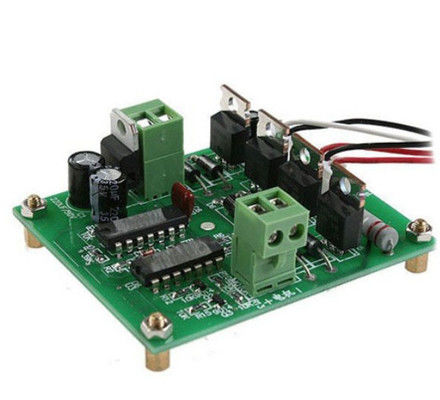

Meer foto's van 2 lagen FR4 1.0mm 1oz Immersion Gold printed circuit board PCB
