| Merknaam: | KAZ Circuit |
| Modelnummer: | PCB-B-0014 |
| MOQ: | 1 PC |
| Prijs: | USD/pc |
| Betalingsvoorwaarden: | T/T, Western Union, Paypal |
| Toeleveringsvermogen: | 20.000 Vierkante Meters/Maand |
PCBA Design FR4 94V0 PCB Board HDI Printed Circuit Boards 100% E-Testing 600 mm x 1200 mm
Gedetailleerde specificaties hiervoor 1.0mm board dikte 1oz groen somdask smart home printed circuit board pcb:
| Deeltjes | 4 |
| Materiaal | FR-4 |
| Dikte van het bord | 1.6mm |
| Dikte van koper | 1/1/1 oz |
| Oppervlaktebehandeling | ENIG 2u" |
| Verkocht masker en zijdefilter | Groen en Wit |
| Kwaliteitsnorm | IPC-klasse 2, 100% E-test |
| Certificaten | TS16949, ISO9001, UL, RoHS |
Wat KAZ voor u en uw bedrijf kan doen
Om een volledige offerte van het PCB/PCBA te krijgen, verstrekken wij u de onderstaande informatie:
PCBA-ontwerp is het proces van het maken van de lay-out en de plaatsing van componenten voor elektronische schakelingen op een printplaat.PCBA-ontwerpDe volgende zijn enkele van de belangrijkste aspecten van dePCBA-ontwerp:
Schematische opname:
Definieer de functionaliteit en verbindingen van elektronische schakelingen.
Kies de juiste onderdelen en verpakkingen.
Zorgt voor logische stroom en naleving van ontwerpregels.
PCB-opstelling:
Bepaal de afmetingen, de vorm en de laagstructuur van het bord.
Plaats de onderdelen optimaal voor functionaliteit, thermisch beheer en fabricage.
Kabels om componenten aan te sluiten, waarbij rekening wordt gehouden met de signaalintegrititeit, de vermogensafdeling en de elektromagnetische compatibiliteit (EMC).
In te voeren ontwerp-voor-productie (DFM) richtlijnen.
Selectie en plaatsing van onderdelen:
Selecteer onderdelen op basis van elektrische, mechanische en milieueisen.
Componenten opstellen om de spoorlengtes te minimaliseren, signaalpaden te optimaliseren en de assemblage te vergemakkelijken.
Overweeg de oriëntatie van de onderdelen, koeling en toegang voor testen of herwerkingen.
Energieontwerp:
Ontwerp van een efficiënt elektriciteitsdistributienet voor verschillende spanningsrails.
Implementeren van ontkoppelingscapacitoren, spanningsregulatoren en andere stroombeheerscircuits.
Zorg ervoor dat het goed geaard is en dat het geluid/golven tot een minimum beperkt.
Signaalintegratie en EMC:
Beheers trace-impedantie, routing en beëindiging van hogesnelheidsdigitale signalen.
Het gebruik van afscherming, filtering en andere technieken om elektromagnetische interferentie (EMI) te beperken.
Beschouw de bescherming tegen elektrostatische ontlading (ESD).
Thermisch beheer:
Identificeer verwarmingselementen en zorg voor adequate koeloplossingen.
Neem thermische via's, warmteafvoerpunten en luchtstroomoverwegingen mee.
Test en vervaardigbaarheid:
In te voeren testpunten, sprongpunten en andere functies om het testen in het circuit te vergemakkelijken.
Volg de DFM-richtlijnen met betrekking tot soldeermasker, schermdruk en andere assemblageaspecten.
PCBA-ontwerpmeestal het gebruik van gespecialiseerde CAD-software (computer-aided design), zoals Altium Designer, Eagle of KiCad, om het schema vast te leggen, het PCB uit te stellen,en de benodigde fabricagedossiers genereren.
PCBA-ontwerpDe complexiteit varieert afhankelijk van de projectvereisten, de dichtheid van de componenten, de signaalsnelheid en andere factoren.PCBA-ontwerpvereist een goed begrip van de principes van elektronische circuits, productieprocessen en best practices voor ontwerp.

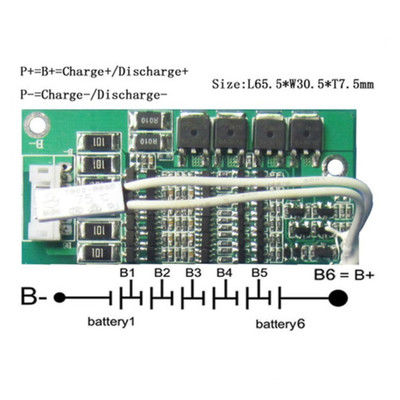

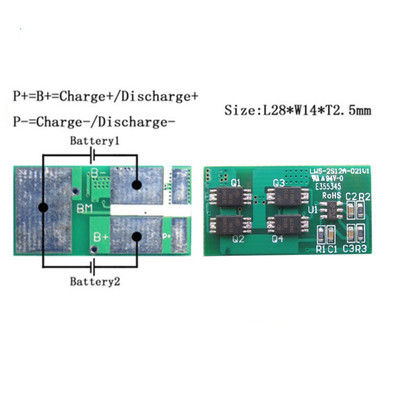

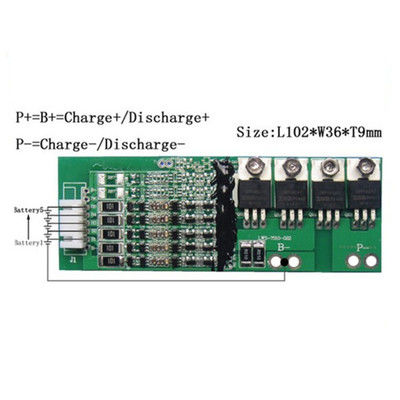

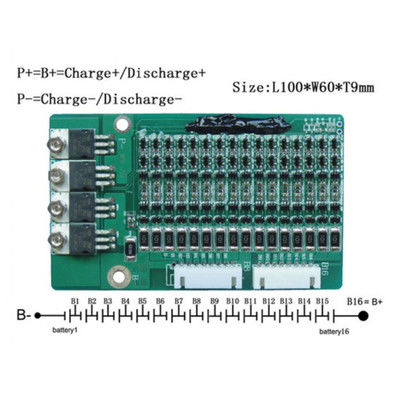

Meer gedetailleerde foto's hiervoor. 4 lagen ENIG 2u oppervlak FR4 PCB met een lijnbreedte van min 3/3 mil/ruimte
