| Merknaam: | KAZ |
| Modelnummer: | Kaza-029 |
| MOQ: | 1 Eenheid |
| Betalingsvoorwaarden: | Western Union, T/T, L/C, D/P, MoneyGram |
| Toeleveringsvermogen: | 100000 stukken |
1Beschrijving van PCB-assemblage
elektrische printcircuitsis 4 laag het wordt gebruikt voor de toepassing van beveiligingsapparatuur. we kunnen accepteren pcb prototype, samll volume, medium en groot volume. geen moq verzoek voor nieuwe order. al onze pcb's voldoen UL, TS 16949, ROHS,ISO enz.. certificering.
2Specificatie van PCB-assemblage
| 1 | De laag | 1-30 laag |
| 2 | Materiaal | FR-4, CEM-1, CEM-3, High TG, FR4 Halogeenvrij, FR-1, FR-2, Aluminium |
| 3 | Dikte van het bord | 0.2mm-7mm |
| 4 | Max.afgeronde zijde van het bord | 500 mm*500 mm |
| 5 | Min. afmeting van het geboorde gat | 0.25mm |
| 6 | Min. lijnbreedte | 0.075mm(3mil) |
| 7 | Min. lijnspatiëring | 0.075mm(3mil) |
| 8 | Afwerking/behandeling van het oppervlak | HALS/HALS loodvrij, chemisch tin, chemisch goud, onderdompelingsgoud, onderdompeling zilver/goud, Osp, vergulding |
| 9 | Dikte van koper | 00,5-4,0 oz |
| 10 | Kleur van het soldeermasker | groen/zwart/wit/rood/blauw/geel |
| 11 | Inwendige verpakking | Vacuümverpakking, plastic zak |
| 12 | Buitenverpakking | Standaard kartonnen verpakking |
| 13 | Tolerantie voor gaten | PTH: ± 0.076, NTPH: ± 0.05 |
| 14 | Certificaat | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profielvorming Punching | Routing, V-CUT, Beveling |
| 16 | Assemblee-dienst | Het leveren van OEM-diensten voor alle soorten printplaten |
3. PCB-assemblage ((SMT) Productiecapaciteit
| SMT-capaciteit | |
| SMT-post | Capaciteit |
| PCB max. grootte | 510 mm*1200 mm ((SMT) |
| Chipcomponent | 0201, 0402, 0603, 0805, 1206 verpakking |
| Min. pinruimte van IC | 0.1 mm |
| Min. ruimte van BGA | 0.1 mm |
| Max.precisie van de IC-assemblage | ±0,01 mm |
| Verzamelcapaciteit | ≥ 8 miljoen piot/dag |
| DIP-capaciteit | 6 DIP-productielijnen |
| Montageproeven | Brugtest, AOI-test, röntgentest, ICT ((In-circuit test), FCT ((Functionele circuit test) |
FCT ((Functioneel circuitonderzoek) |
Stroomtest, spanningstest, hoge temperatuur en lage temperatuurstest, drop impact test, verouderingstest, waterproof test, lekproof test en etc. Verschillende test kan worden gedaan volgens uw vereiste. |

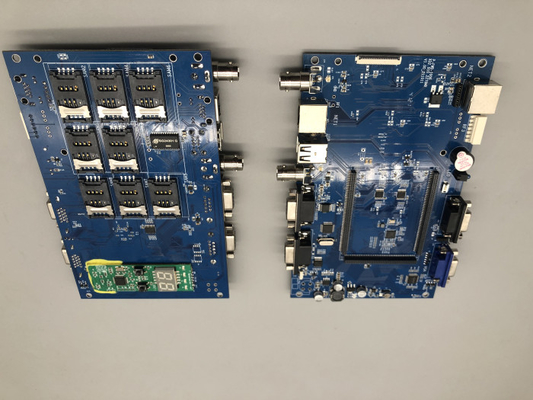

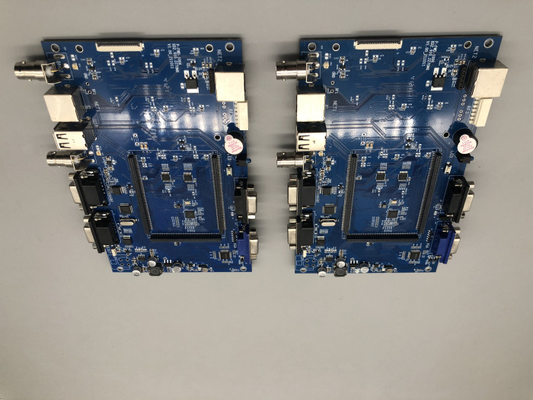

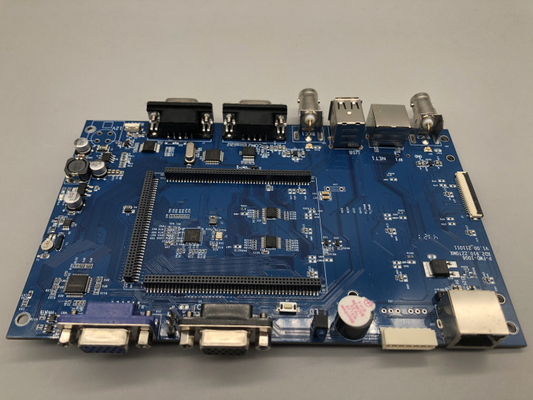

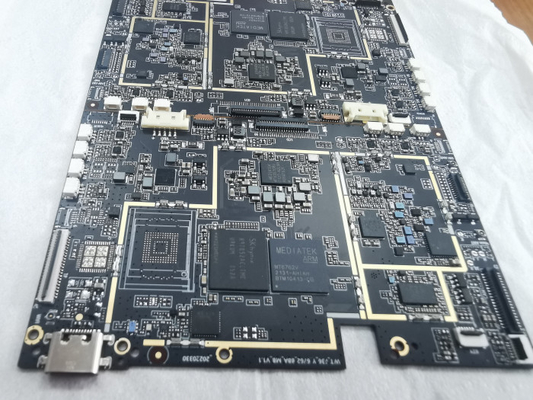

4Foto.
5. producten Toepassing:
1, Telecommunicatie
2, Consumentenelektronica
3, beveiligingsmonitor
4Elektronica voor voertuigen
5, Smart Home
6, Industriële controles
7, Militair & Defensie
8, Automotive
9, Smart Home
10, Industriële automatisering
11, Medische hulpmiddelen
12Nieuwe energie
En zo verder.
6Voordeel van PCB-assemblage
• Strikte productverantwoordelijkheid volgens de IPC-A-160-norm
• Ingenieursvoorbehandeling vóór productie
• Productieprocescontrole (5M)
• 100% E-test, 100% visuele inspectie, inclusief IQC, IPQC, FQC, OQC
• 100% AOI-inspectie, inclusief röntgen-, 3D-microscoop en ICT
• Hoogspanningstest, impedantieregelingstest
• Micro sectie, soldeerkracht, thermische spanningstest, schoktest
7. Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
----- Wij zijn een fabriek, ons bedrijf verkoopt voornamelijk PCB Assembly Service.....
Q2: Accepteert u een monsterbestelling?
------Ja, we kunnen monster bestelling accepteren.
Q3: Wat is uw garantiebeleid?
We bieden 2 jaar garantie. Voor goederen die niet door persoonlijke seizoenen gebrekkig zijn, vervangen we ze.
V4: Wat zijn uw betalingsvoorwaarden?
------ We accepteren T/T vooraf, paypal.
V5:Wat is de doorlooptijd voor massa-bestelling?
------Normaal gesproken duurt het ongeveer 20-35 dagen, afhankelijk van de bestelhoeveelheid.
