| Merknaam: | KAZ Circuit |
| Modelnummer: | PCB-S-001 |
| MOQ: | 1 stuks |
| Prijs: | USD/pc |
| Betalingsvoorwaarden: | T/T, Western Union, Paypal |
| Toeleveringsvermogen: | 20.000 Vierkante Meters/Maand |
Elektronische fabricage-service Quick Turn PCB-assemblage
Detailgegevens:
| Deeltjes | 6 |
| Materiaal | FR-4 |
| Dikte van het bord | 1.6mm |
| Dikte van koper | 1 oz |
| Oppervlaktebehandeling | ENIG |
| Verkocht masker en zijdefilter | Groen |
| Kwaliteitsnorm | IPC-klasse 2, 100% E-test |
| Certificaten | TS16949, ISO9001, UL, RoHS |
Wat KAZ Circuit voor je kan doen:
Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:
Bedrijfsinformatie:
KAZ Circuit is een professionele pcb-fabrikant uit China sinds 2007, die ook pcb-assemblage-service levert voor onze klanten. Nu met ongeveer 300 werknemers. Gecertificeerd met ISO9001, TS16949, UL, RoHS.We zijn ervan overtuigd om u kwaliteitsproducten te leveren met fabrieksprijs binnen de snelste levertijd!
Vervaardigerscapaciteit:
| Capaciteit | Dubbelzijdig: 12000 m2 / maand Meerlaagsen: 8000 m2 / maand |
| Min Line Breedte/Gap | 4/4 mil (1mil=0,0254 mm) |
| Dikte van het bord | 0.3~4.0 mm |
| Deeltjes | 1 tot 20 lagen |
| Materiaal | FR-4, Aluminium, PI |
| Dikte van koper | 0.5 ~ 4 oz |
| Materiaal Tg | Tg140 tot en met TG170 |
| Maximale PCB-grootte | 600*1200 mm |
| Min-grootte van het gat | 0.2 mm (+/- 0,025) |
| Oppervlaktebehandeling | HASL, ENIG, OSP |
SMT-capaciteit
Prototype PCB-assemblage verwijst naar het proces van assemblage en productie van een kleine partij of een enkel prototype printplaat (PCB).Dit proces omvat het solderen van elektronische componenten op het PCB om een functioneel elektronisch circuit te maken.
Hieronder volgen de algemene stappen die bij de assemblage van PCB-prototypes betrokken zijn:
PCB-ontwerp: de eerste stap is het ontwerpen van de PCB-opmaak met behulp van software-tools zoals EDA (Electronic Design Automation) -software.en het bepalen van de afmetingen van het PCB.
Gerber-bestandgeneratie: na voltooiing van het PCB-ontwerp wordt een Gerber-bestand gegenereerd.kopersporen, boorgatten en soldeermasker.
Componentenaankopen: Zodra de Gerber-dossiers klaar zijn, moet u de vereiste elektronische componenten voor de assemblage aanschaffen.Het is essentieel om ervoor te zorgen dat u de juiste componenten en de nodige hoeveelheden voor het prototype.
PCB-fabricage: de Gerber-bestanden worden naar een PCB-fabricagedienst of -fabrikant gestuurd om het werkelijke PCB te produceren.en boorgatten volgens de ontwerpspecificaties.
Stencil Creatie: Een stencil wordt gebruikt voor het aanbrengen van soldeerpasta op het PCB voordat het onderdeel wordt geplaatst.De stensil is meestal van metaal en heeft openingen voor de soldeerblokjes van elk oppervlakte-montagecomponent.
Toepassing van soldeerpasta: Soldeerpasta, een kleverig mengsel van kleine soldeerballen en flux, wordt met behulp van het stensil op het PCB aangebracht.De soldeerpasta wordt op de aangewezen soldeerblokjes voor elk onderdeel aangebracht.
Plaatsing van de componenten: De componenten worden vervolgens handmatig of met behulp van geautomatiseerde pick-and-place machines op de soldeerpasta geplaatst.De pick-and-place machine gebruikt een vacuüm spuitstuk om elk onderdeel van een spoel of dienblad op te halen en precies op de soldeerpasta te plaatsen.
Soldering: na de plaatsing van de componenten wordt het PCB onderworpen aan een reflow solderingsproces.een permanente mechanische en elektrische verbinding tussen de componenten en het PCB.

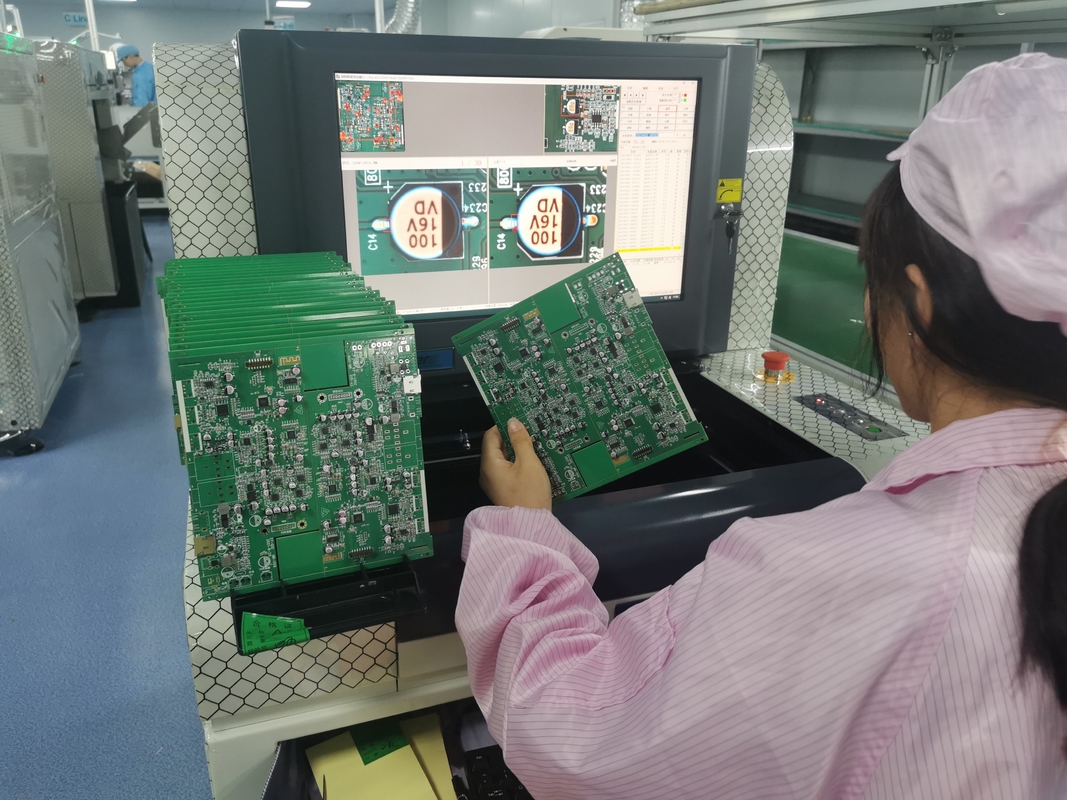

Inspectie en testen: Zodra het soldeerproces is voltooid, ondergaat de PCB-assemblage een kwaliteitsinspectie om ervoor te zorgen dat alle componenten correct zijn geplaatst en gelast.geautomatiseerde optische inspectie (AOI), of röntgenonderzoek wordt uitgevoerd om eventuele gebreken op te sporen.
Herwerk en debugging: indien tijdens de inspectie of het testen problemen worden vastgesteld, kan herwerk vereist zijn.De in de bijlage bij deze verordening vermelde maatregelen zijn in overeenstemming met het advies van het Comité van de Regio's.. Debuggen kan ook nodig zijn om eventuele functionele problemen op te lossen.
Beëindiging: Zodra de prototype PCB-assemblage de inspectie en testen heeft doorstaan, wordt deze als klaar beschouwd voor verdere evaluatie of integratie in een groter systeem.
Het is vermeldenswaard dat de specifieke details van het assemblageproces van het prototype PCB kunnen variëren afhankelijk van factoren zoals de complexiteit van het ontwerp, de grootte van het PCB,en de beschikbare productiemiddelen.

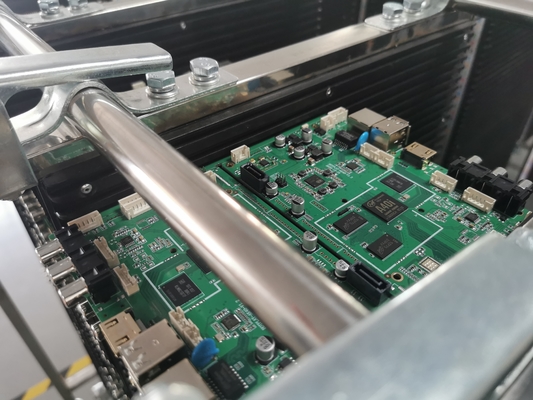

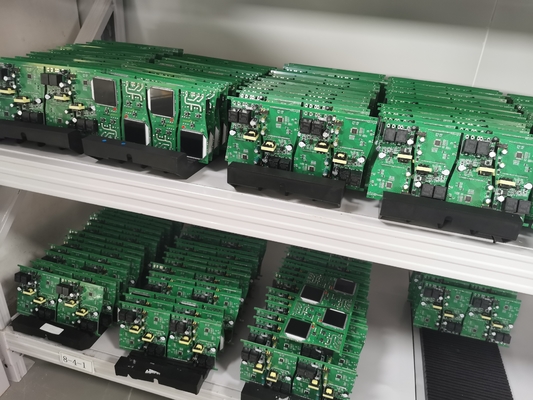

Foto's vanElektronische productiedienst Snel draaiende PCB-assemblage
