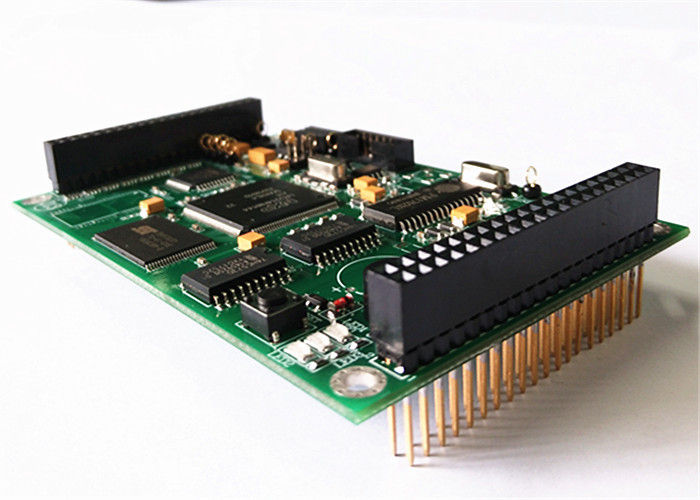

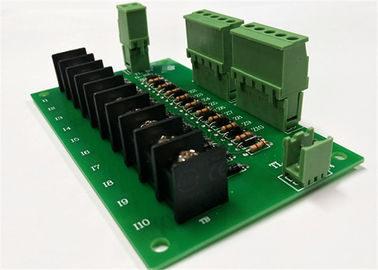

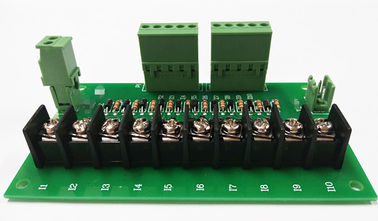

SMT-PCB-assemblagefabrikant Grote lange FR4 PCBA-componenten Montagecircuit Testfunctie

SMT-PCB-assemblagefabrikant Grote lange FR4 PCBA-componenten Montagecircuit Testfunctie

Kenmerken

1. One Stop OEM Service: gemaakt in Shenzhen van China
2Gemaakt door Gerber File en Bom LIst
3. SMT, DIP Technologie Ondersteuning
4. FR4-materiaal voldoet aan 94v0-norm
5. UL,CE,ROHS-conform
6. Standaard Lead Time: 4-5 dagen voor 2L; 5-7 voor 4L. Versnelde service is beschikbaar

Specificaties

Materiaal: Shengyi FR4
Afwerking van het plaatje Dikte: 1,6 mm
Finse koperdikte: 1OZ
Levering: 2
Soldeermasker Kleur: GROEN
Zilkscherm: WIT
Oppervlaktebehandeling: HASL LF

Voltooide maat op maat

Wat KAZ Circuit voor je kan doen:

Productie van PCB's (prototype, kleine tot middelgrote productie, massaproductie)

Opbrengst van componenten

PCB-assemblage/SMT/DIP

Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:

Gerber-bestand met gedetailleerde specificatie van het PCB

BOM-lijst (beter met excel fomart)

Foto's van de PCBA (als u deze PCBA eerder hebt gedaan)

Bedrijfsinformatie:
KAZ Circuit is een professionele pcb-fabrikant uit China sinds 2007, die ook pcb-assemblage-service levert voor onze klanten. Nu met ongeveer 300 werknemers. Gecertificeerd met ISO9001, TS16949, UL, RoHS.We zijn ervan overtuigd om u kwaliteitsproducten te leveren met fabrieksprijs binnen de snelste levertijd!

Vervaardigerscapaciteit:

SMT-PCB-assemblage Procedure:

PCB-prep:

Reinig het PCB-substraat om eventuele verontreinigingen te verwijderen die van invloed kunnen zijn op de kwaliteit van de soldeerverbinding.

Gebruik een soldeermasker op het PCB om koperen pads te identificeren waar de onderdelen zullen worden geplaatst.

Een oppervlaktebehandeling zoals ENIG (Electroless Nickel Immersion Gold) wordt op de koperen pads aangebracht om de lasbaarheid te bevorderen.

Gelijkmatige afdrukken:

Plaats het stensil over het PCB met de openingen van het stensil die overeenkomen met de koperen pads van het PCB.

De soldeerpasta (een mengsel van soldeerlegeringsdeeltjes en flux) wordt over het stensil geschraapt en de soldeerpasta wordt op de pads van het PCB afgezet.

Precieze controle over de dikte van de stensel, het volume van de soldeerpasta en de druk van de spuit zijn van cruciaal belang voor een consistente afzetting van de soldeerpasta.

Plaatsing van elementen:

Automatische pick-and-place-machines gebruiken visie-systemen om de plaatsen van de onderdelen nauwkeurig te identificeren en op de soldeerpasta te plaatsen.

De oriëntatie van de componenten, de coplanariteit en de positie-nauwkeurigheid zijn van cruciaal belang voor betrouwbare soldeerverbindingen.

Bijkomende onderdelen zoals connectoren of warmteafvoeringen kunnen handmatig worden geplaatst.

met een vermogen van niet meer dan 50 W

PCB-componenten worden door een reflowoven geleid met zorgvuldig gecontroleerde temperatuurprofielen.

De soldeerpasta smelt, vocht de componentenleidingen en PCB-pads, en vormt een soldeerverbinding als het afkoelt.

Verschillende legeringen, zoals loodvrije (zoals tin-zilver-koper), hebben specifieke reflowtemperatuurprofielen.

Inspectie en testen:

Visuele inspectie (handmatig of geautomatiseerd) controleert op de juiste plaatsing van de onderdelen, de kwaliteit van de soldeersluiting en mogelijke defecten.

Automatische optische inspectiesystemen (AOI) maken gebruik van machine vision om problemen snel te identificeren en te lokaliseren.

Elektrische tests, zoals in-circuit tests (ICT) of functionele tests, verifiëren de elektrische prestaties van de PCB.

Schoon en conform coating (facultatief):

PCB-assemblages kunnen een reinigingsproces ondergaan om resterende soldeerpasta of -flux te verwijderen.

Conforme coating is een polymere beschermlaag die op PCB's kan worden aangebracht om de vochtigheid en de weerstand tegen het milieu te verhogen.

SMT-PCB-assemblageDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.Het gebruik van SMT in de moderne elektronische industrie is van cruciaal belang voor de verbetering van de kwaliteit van de elektronische apparatuur..

Foto's
