Weet je precies wat het SMT PCB assemblageproces is?

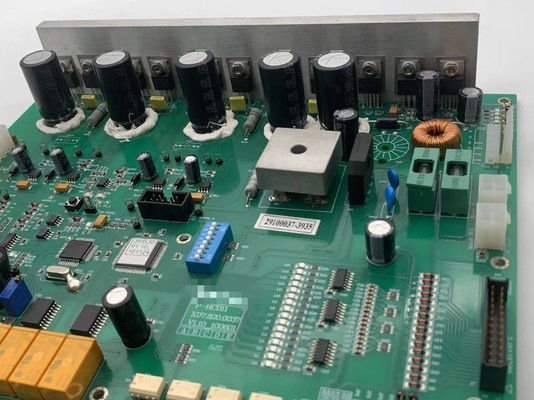

Wat is het SMT-PCB-assemblageproces?

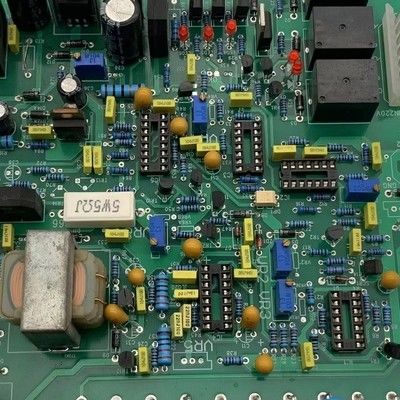

SMT-PCB-assemblageproces is het proces waarbij de componenten direct op het oppervlak van het printplaat worden geassembleerd.PTH-assemblageHet gaat om de verbinding van de componenten in het PCB-gat en vervolgens het solderen van de pinnen.

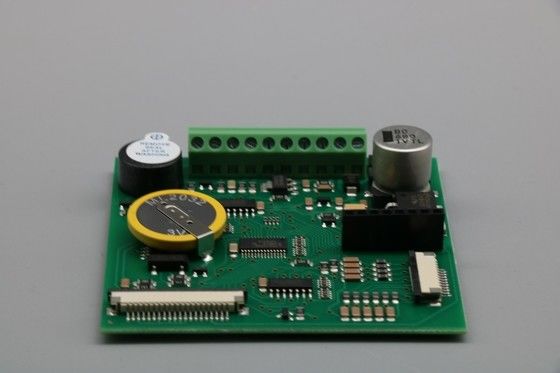

8 stappen in het SMT PCB-assemblageproces
We weten nu wat SMT PCBA is. Volgende komt een gedetailleerde introductie van het PCB SMT assemblage proces.Viasion, voeren we meestal de volgende 8 stappen uit in het verzamelingsproces van het oppervlak.
1Inkomende materialeninspectie
Dit is de eerste stap in het SMT-PCB-assemblageproces. Alle binnenkomende elektronische componenten moeten eerst worden geïnspecteerd, inclusief alle PCB-onderdelen en printplaten.Alle SMD-PCB-componenten moeten in dezelfde verpakking zijnDe PCB's moeten eveneens in goede staat zijn, bijvoorbeeld zonder oxidatie, vervorming, enz.Componenten inspecties zijn erg belangrijk voor de oppervlakte montage technologie PCB assemblage.
2. Voorbereiden voor SMT Assembly
Wanneer alle materialen klaar zijn, moeten we alle dingen die verband houden met het specifieke SMT PCB-assemblageproces voorbereiden.Pick & place bestanden zijn klaar om te gebruiken, en geschikte voeders zijn klaar voor het PCB-smt-assemblageproces.
3Voeg de soldeerpasta toe.
Het is tijd om te beginnen met onze oppervlakte montage pcb assemblage wanneer alles klaar is. ten eerste, de soldeerpasta wordt toegevoegd aan de pads op de pcb. in dit oppervlakte montage assemblage proces,u moet de roestvrijstalen stencils die zouden worden bedekt op het circuitbord te maken, en druk de soldeerpasta op het PCB-bord door het gat op de roestvrijstalen stencils.Energie & PowerPCB's van verschillende ontwerpen moeten soldeerpasta op verschillende plaatsen van het PCB afdrukken, dus PCB's van verschillende ontwerpen moeten stencils van roestvrij staal ontwerpen.
Na het afdrukken van de pasta op het PCB-bord, moet de pasta worden gecontroleerd door een soldeer-pasta-drukinspectie of door een QA-werker,om ervoor te zorgen dat de pasta in de juiste positie wordt afgedruktAls alles correct is, zal het met pasta bedrukte PCB op de SMT-productielijn worden geplaatst om het montagewerk van elektronische componenten voort te zetten.de soldeerpasta-machine is de apparatuur om soldeerpasta aan het blote bord van het PCB toe te voegenNatuurlijk moeten soldeerstencils worden gebruikt.
Bij Viasion gebruiken we de beste soldeerpasta ter wereld om SMT-assemblages van hoge kwaliteit te garanderen, zoals Alpha en Senju.Let op dat de soldeerpasta moet worden opgeslagen in de koelkast bij 0-10 graden Celsius, en moet worden gemengd voor gebruik.
4. Montagecomponenten met behulp van een pick and place machine
Wanneer de soldeerpasta op de blote PCB's is afgedrukt en na inspectie van goede kwaliteit is.We moeten een high-precision pick-and-place machine om de SMD componenten op de PCB's gedrukt met de soldeerpasta plaatsenWe gebruiken een zeer nauwkeurige machine van Yamaha om ervoor te zorgen dat de plaatsing van de componenten zeer nauwkeurig is op de pads van het PCB.
De SMD-PCB-componenten worden normaal gesproken in de rollen/bakken bereid, maar het is altijd normaal dat SMD-PCB-componenten in losse verpakkingen worden geleverd voor de assemblage van prototype-PCB's op het oppervlak.Ze laden in pick-and-place machines.Er is een softwaresysteem dat ervoor zorgt dat deze elektronische componenten zonder fouten werken tijdens het laden van elektronische componenten.
De SMT-machine zou die SMD-PCB-componenten in de juiste positie plaatsen op de juiste X-Y-coördinaten, die vooraf geprogrammeerd zijn.De SMD-PCB-componenten worden na voltooiing van de SMT-assemblage op de PCB in de reflowmachine gelast. Nadat de SMD-PCB-componenten op het eerste PCB zijn geplaatst, maar zonder door de reflowoven te lopen.Onze in-line productie ingenieur zal het eerste artikel inspectie om ervoor te zorgen dat de SMD PCB componenten zijn correctIn dit SMT-PCB-productieproces is een speciale testapparatuur voor het eerste artikel nodig.
5. Soldeercomponenten op het PCB
Het gebruik van de volgende methoden is niet alleen van belang voor de fabricage van PCB's, maar ook voor de fabricage van andere PCB's.het oplossen in dampfase geldt voor het maken van monsters of oplosgevoelige onderdelen. Stoomfase soldering blijft het PCB verwarmen totdat de soldeerpasta op het PCB is gesmolten. Nadat het smeltpunt is afgekoeld, worden de componenten op het PCB bevestigd.
Wat de praktische ervaring van de massaproductie betreft, is terugvloeiende soldeertechnologie in de SMT gebruikelijk.PCB-productieprocesIn het reflow soldeerproces is de stikstofatmosfeer vereist en moeten de printplaten erin worden geplaatst.Dan afkoelen de temperatuur van het PCB-bord, en de elektronische componenten zouden permanent aan het PCB worden bevestigd.
Als onze QA-medewerkers controleren of de SMD-PCB-componenten correct zijn geplaatst en in goede staat, sturen we de PCB's naar de reflowoven.We gebruiken 10 10-temperatuur zone reflow ovens om een goede las te garanderenNatuurlijk moet de ingenieur het profiel aanpassen om precies geschikt te zijn voor het project.
6. 100% AOI-inspectie
Als de componenten succesvol op het PCB gelodderd zijn, moeten we er nog steeds voor zorgen dat het SMT PCB assemblageproces perfect is en geen fouten heeft.Dus we gebruiken de AOI inspecties in de massaproductie.
Er zijn meerdere camera's.die worden gebruikt om na het solderen van componenten een foto van het PCB-bord te maken en deze foto's naar het AOI-systeem te sturen, dat elke foto vergelijkt met de correcte PCB-foto's van het monster indien er fouten zijn.Het zou de bediener melden welk circuitbord een fout heeft, en dan zou het defecte circuitbord opnieuw voor inspectie worden genomen.
Het is geen overdrijving te zeggen dat de nauwkeurigheid en consistentie van het PCB-SMT-assemblageproces niet kan worden gewaarborgd zonder een AOI-inspectiesysteem.Al onze PCBA's na SMT-productie worden 100% geïnspecteerd door AOI (automatische optische inspectie) om slechte soldeersluitingen of verkeerde componenten in SMT-productie te voorkomen.
7. 100% visuele inspectie
Hoewel AOI de meeste gebreken in het PCB-smt-assemblageproces kan vinden, zijn visuele gebrekeninspecties ook nodig voor cosmetische gebreken, zoals kleine krasjes op lege PCB-platen.We begrijpen dat visuele inspectie erg tijdrovend en duur is, maar we doen altijd 100% visuele inspectie om defecte PCB's te vermijden.
8. QA-inspectie
Nadat onze QC-medewerkers de inspecties van de SMT-assemblage PCB's hebben afgerond, zullen onze QC-medewerkers de PCB's spot-checken, de tekeningen van de klant vergelijken en de aantekeningen van onze ingenieurs,enz. om ervoor te zorgen dat de oppervlakte montage technologie assemblage wordt gedaan correctHet doel is ervoor te zorgen dat de PCB's correct worden geproduceerd bij het solderen van de oppervlakte.SMT-assemblageHet is klaar en klaar om naar het volgende proces te gaan.
