Meerschaal PCB-plaat PCB-printplaat

Meerschaal PCB-plaat PCB-printplaat

1.Circuit boardKenmerken

1Een One Stop OEM Service, gemaakt in Shenzhen van China

2. Geproduceerd door Gerber File en BOM List van de klant

3. FR4-materiaal, voldoet aan de norm 94V0

4. SMT, DIP-technologie

5. loodvrij HASL, milieubescherming

6. UL, CE, ROHS-conform

7Verzending door DHL, UPS, TNT, EMS of op verzoek van de klant

2.Circuit board Technische capaciteit

Een meerlagig PCB (Printed Circuit Board) is een type printplaat dat bestaat uit meerdere lagen geleidend materiaal gescheiden door isolatielagen.Het wordt gebruikt om complexe onderlinge verbindingen te maken tussen elektronische componenten in verschillende elektronische apparaten.

Multilayer PCB's worden vaak gebruikt in toepassingen waar een hoge mate van circuitscomplexiteit of dichtheid vereist is.Deze platen kunnen een groter aantal componenten en verbindingen bevatten dan enkelzijdige of dubbelzijdige PCB's.Dit maakt ze geschikt voor geavanceerde elektronische apparaten zoals smartphones, computers, netwerkapparatuur en automobielelektronica.

De constructie van een meerlagig PCB omvat het samenvoegen van meerdere lagen van koperen sporen en isolatiemateriaal.met een gewicht van niet meer dan 10 kg,Het koperen folie wordt vervolgens aan beide zijden van het kernmateriaal gelamineerd, waardoor de binnengeleidende lagen worden gevormd.

Om de gewenste verbindingen te maken, worden de binnenste lagen gegraveerd om ongewenste koper te verwijderen en de circuitsporen te creëren.Deze sporen vormen de elektrische paden tussen de componenten en zijn meestal verbonden door middel van doorgeslagen gaten (PTH's) die de hele dikte van het bord doordringen.

De buitenste lagen van een meerlagig PCB zijn meestal gemaakt van koperen folie die is gelamineerd op het bovenste en onderste oppervlak van de binnenste lagen.De buitenste lagen worden ook gegraveerd om circuitsporen te creëren en kunnen worden bedekt met een soldeermasker om koper te beschermen en isolatie te biedenDe laatste stap is het aanbrengen van een zijschermlaag voor de etikettering en identificatie van de onderdelen.

Het aantal lagen in een meerlagig PCB kan variëren afhankelijk van de complexiteit van het circuit en de beschikbare ruimte binnen het apparaat.6 lagen, 8-laag, en nog hogere lagen getallen.

Het ontwerpen en produceren van meerlagige PCB's vereist gespecialiseerde software-tools en productieprocessen.en plaatsing van onderdelenHet productieproces omvat een reeks stappen, waaronder het stapelen van lagen, het boren, het platten, het etsen, het aanbrengen van het soldeermask en de laatste inspectie.

Over het algemeen bieden meerlagige PCB's een grotere flexibiliteit in het ontwerp, een kleinere afmeting, verbeterde elektrische prestaties en een betere signaalintegriteit in vergelijking met enkelzijdige of dubbelzijdige PCB's.Zij spelen een cruciale rol bij de ontwikkeling van geavanceerde elektronische apparaten met complexe functionaliteit.

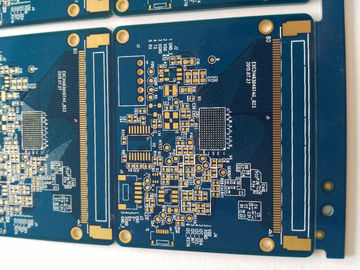

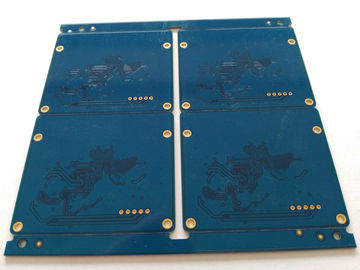

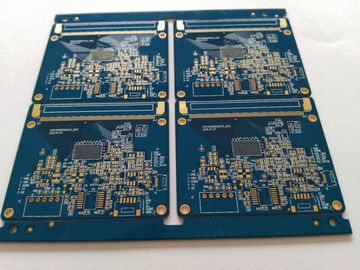

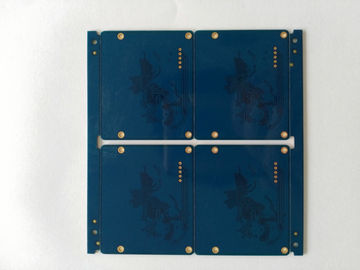

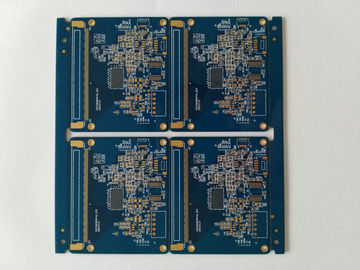

2.Circuit boardFoto's
