Home System PCBA / OEM Custom Made Prototype Printed Circuit Boards,Prototype pcb assembly shenzhen

Home System PCBA / OEM Custom Made Prototype Printed Circuit Boards,Prototype pcb assembly shenzhen

1. Kenmerken

1Een One Stop OEM Service, gemaakt in Shenzhen van China

2. Geproduceerd door Gerber File en BOM List van de klant

3. FR4-materiaal, voldoet aan de norm 94V0

4. SMT, DIP-technologie

5. loodvrij HASL, milieubescherming

6. UL, CE, ROHS-conform

7Verzending door DHL, UPS, TNT, EMS of op verzoek van de klant

2. PCBATechnische capaciteit

Certificaten:

ISO9001 / ISO14001 / ISO45001 (militair) / TS16949 (automotief) / RoHS / UL

Prototype PCB-assemblageproces

PCB-ontwerp en -productie:
Werk samen met PCB-ontwerpers om schema's en lay-outs te maken voor prototype PCB's.
Voltooi het PCB-ontwerp, rekening houdend met de plaatsing van de componenten, de route van de spoorlijnen en eventuele speciale vereisten.
Stuur ontwerpbestanden naar de PCB-fabrikant voor snelle prototyping.
Ontvang het blote PCB-prototype van de fabrikant en controleer het op eventuele gebreken.

Aankoop van onderdelen:
Identificeer de vereiste elektronische componenten zoals IC's, weerstanden, condensatoren en connectoren.
Koop de benodigde onderdelen, meestal bij een distributeur of online bron die onderdelen in kleine hoeveelheden aanbiedt.
Zorg ervoor dat de componenten compatibel zijn met het PCB-ontwerp en voldoen aan de specificaties van het project.

Handmatige PCB-assemblage:
Bereid het PCB voor op de montage door het oppervlak te reinigen en soldeerpasta op de onderdelenpads aan te brengen.
De componenten worden handmatig op het PCB geplaatst en gelast met behulp van een soldeer- of warmluchtverwerkingsstation.
Visuele inspectie van het geassembleerde PCB om de juiste plaatsing van de onderdelen en de soldeerslijpen te waarborgen.

Optioneel geautomatiseerd assemblageproces:
Voor grotere prototypehoeveelheden of complexere PCB's moet worden overwogen een semi-geautomatiseerde of geautomatiseerde

Montageproces zoals:
Schabloondruk voor het solderen van pasta's
machines voor het verzamelen en plaatsen van onderdelen
terugvloeiend solderen in een convectieoven

Testen en oplossen van problemen:
Verricht verschillende tests om de functionaliteit en betrouwbaarheid van de prototype PCB te verifiëren, zoals:
Elektrische tests (bijv. continuïteit, weerstand, spanning en stroommetingen)
Functioneel testen om ervoor te zorgen dat PCB voldoet aan de ontwerpspecificaties
Probleemoplossing van problemen die tijdens het testen zijn gevonden en noodzakelijke wijzigingen aanbrengen in het PCB-ontwerp of het assemblageproces.

Iteratief ontwerp en montage:
Verricht alle noodzakelijke ontwerpwijzigingen aan het PCB op basis van de testresultaten en feedback.
Herhaal het productie- en assemblageproces met een bijgewerkt ontwerp.
Dit iteratieve proces wordt voortgezet totdat het prototype-PCB aan alle vereiste specificaties en prestatiedoelen voldoet.

Eindverpakking en documentatie:
Pack prototype PCB's voor veilige opslag en verzending.
Verstrek alle nodige documentatie, zoals assemblage-instructies, schema's en testrapporten.

Belangrijkste overwegingen bij het maken van prototypes voor PCB-assemblage:

De nadruk ligt op een snelle omschakeling en flexibiliteit om aan veranderingen in het ontwerp te voldoen
Productie van eerste prototypes met behulp van handmatige montage technieken zoals door-gat solderen
Gebruik maken van de inkoop van onderdelen met een laag volume om het prototypingproces te ondersteunen
Grondige tests en probleemoplossingen uitvoeren om ontwerp- of assemblageproblemen te identificeren en op te lossen
Dichte samenwerking tussen PCB-ontwerpers, assemblagefabrikanten en belanghebbenden van het project

Deprototype PCB-assemblageDit proces is van cruciaal belang voor het valideren van het ontwerp, het identificeren van eventuele problemen en het verbeteren van het product voordat het volledig in productie wordt genomen.Het maakt snelle iteratie en testen mogelijk om ervoor te zorgen dat het uiteindelijke PCB-ontwerp voldoet aan de eisen van het project.

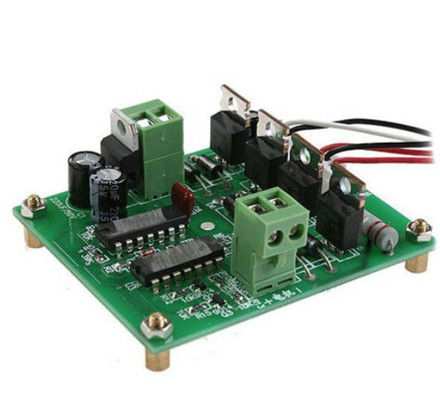

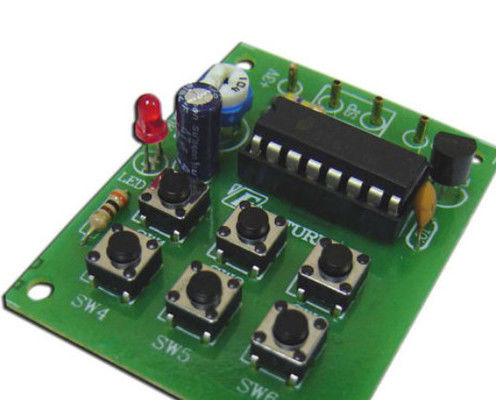

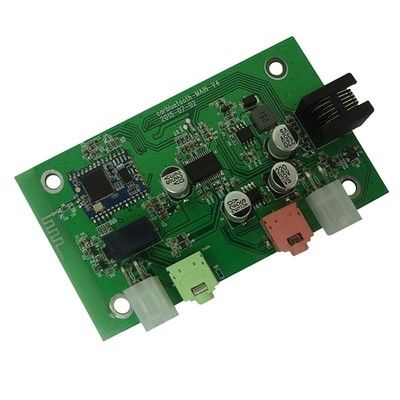

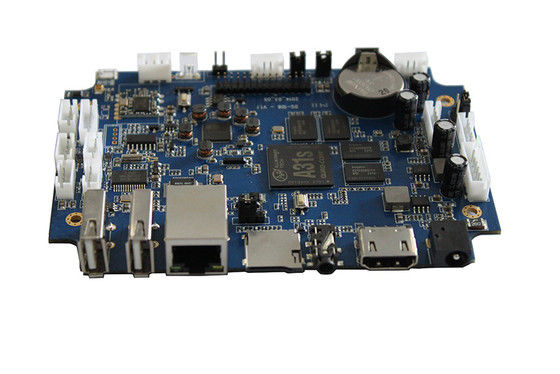

PCBA-foto's
