Sensor LED dubbelzijdig OEM Prototype PCB Assembly pcb board, PCB fabriek,SMT Assembly,3 Mil Prototype PCB Assembly

Sensor LED dubbelzijdig OEM Prototype PCB Assembly pcb board, PCB fabriek,SMT Assembly,3 Mil Prototype PCB Assembly

Merknaam: KAZ
Modelnummer: Kaza-B-034
MOQ: 1 EENHEID
Betalingsvoorwaarden: Western Union, T/T, L/C, D/P, MoneyGram
Toeleveringsvermogen: 100000 Stukken
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
UL/ROHS/ ISO9001
Naam van het product:
PCBA
Plaats van herkomst:
Guangdong, China
Min. Lijnruimte:
3 mil (0,075 Mm)
Min. Grootte van het gat:
3mil (0.075mm)
Merknaam:
OEM
Componenten het Kopen:
O.K.
SMT-ONDERDOMPELINGSassemblage:
Ondersteuning
Type:
SMT-Assemblage
Levering vermogen:
100000 Stukken
Markeren:

snelle draai gedrukte kringsraad

,

naar maat gemaakte kringsraad

Productbeschrijving

Sensor LED dubbelzijdig OEM Prototype PCB Assembly pcb board, PCB fabriek,SMT Assembly,3 Mil





1. Kenmerken







1Een One Stop OEM Service, gemaakt in Shenzhen van China

2. Geproduceerd door Gerber File en BOM List van de klant

3. FR4-materiaal, voldoet aan de norm 94V0

4. SMT, DIP-technologie

5. loodvrij HASL, milieubescherming

6. UL, CE, ROHS-conform

7Verzending door DHL, UPS, TNT, EMS of op verzoek van de klant









2. PCBATechnische capaciteit











SMT Positie nauwkeurigheid:20 um
Grootte van de onderdelen:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Maximale hoogte van het onderdeel: 25 mm
Maximale PCB-grootte:680 × 500 mm
Min. PCB-grootte: niet beperkt
PCB-dikte:0.3 tot en met 6 mm
PCB-gewicht:3 kg
Wave-solder Maximale PCB-breedte: 450 mm
Min. PCB-breedte: niet beperkt
Hoogte van het onderdeel: Top 120 mm/Bot 15 mm
Zweetsoldeer Metalen type: onderdeel, geheel, inleg, omhulsel
Metalen materiaal: koper, aluminium
Afwerking van het oppervlak: plating Au, plating Slice, plating Sn
Luchtblaasfrequentie:minder dan 20%
Press-fit Persbereik: 0-50KN
Maximale PCB-grootte: 800X600 mm
Beproeving ICT,Vliegende proeftoestellen,verbranding,functietests,temperatuurcyclussen



Certificaten:

ISO9001 / ISO14001 / ISO45001 (militair) / TS16949 (automotief) / RoHS / UL



    Prototyping van PCB-assemblageis het proces van het bouwen en testen van kleinschalige versies van printplaten voordat er wordt overgegaan tot productie op grote schaal.Deze fase is van cruciaal belang in de levenscyclus van de productontwikkeling, omdat het het ontwerp van de PCB's verifieert., functionaliteit en vervaardigbaarheid.



De volgende zijn de belangrijkste stappen die bijprototype PCB-assemblage:

Ontwerp herziening:
De PCB-ontwerpdocumenten, met inbegrip van schema's en lay-outs, grondig herzien om ervoor te zorgen dat de ontwerpen aan de functionele en technische eisen voldoen.
Deze herziening kan betrekking hebben op het controleren op schendingen van de ontwerpregels, de plaatsing van componenten, de signalering en de algehele vervaardigbaarheid.


Selectie en aankoop van componenten:
Selecteer de vereiste elektronische componenten zoals geïntegreerde schakelingen, weerstanden, condensatoren en connectoren op basis van de ontwerpspecificaties.
Deze onderdelen worden vervolgens afkomstig van betrouwbare leveranciers, die ervoor zorgen dat ze beschikbaar zijn en voldoen aan de ontwerpvereisten.


Productie van PCB-prototypes:
PCB-ontwerpbestanden worden naar de PCB-fabriek gestuurd, die fysieke PCB-prototypes produceert.
Dit kan processen omvatten zoals koperplatering, boren en het aanbrengen van een soldeermasker om de vereiste meerlagige PCB-structuur te creëren.


Montage van onderdelen:
De elektronische componenten worden handmatig of semi-automatisch op het prototype-PCB geplaatst en gelast.
Dit kan worden gedaan met behulp van technieken zoals door-gat solderen, oppervlakte solderen of zelfs geavanceerde processen zoals reflow solderen.


Inspectie en testen:
Controleer het geassembleerde prototype PCB grondig op eventuele fabricagefouten, zoals soldeerbruggen, ontbrekende onderdelen of onjuiste oriëntatie van de onderdelen.
Functionele tests worden uitgevoerd om de werking van de PCB te verifiëren, met inbegrip van de connectiviteit, signaalintegratie en functionaliteit van individuele schakelingen en subsystemen.


Ontwerp iteraties en verfijningen:
Op basis van de resultaten van inspectie en testen kan het PCB-ontwerp worden verfijnd of gewijzigd om eventuele problemen op te lossen of de prestaties te optimaliseren.
Dit iteratieproces gaat door totdat het prototype-PCB aan de vereiste specificaties en eisen voldoet.
Prototype PCB-assemblagewordt doorgaans in kleine partijen of in individuele eenheden uitgevoerd met behulp van gespecialiseerde apparatuur zoals pick-and-place-machines, reflowovens en testapparatuur.



Voorafgaand aan de massaproductie, succesvolle voltooiing van deprototype PCB-assemblageDe definitieve fase is van cruciaal belang om de betrouwbaarheid, functionaliteit en vervaardigbaarheid van het eindproduct van PCB te waarborgen.

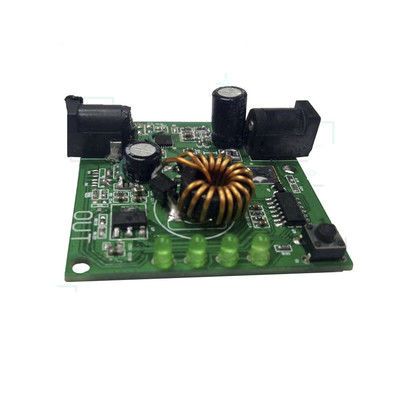

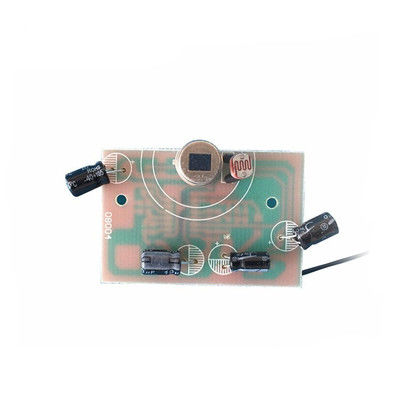

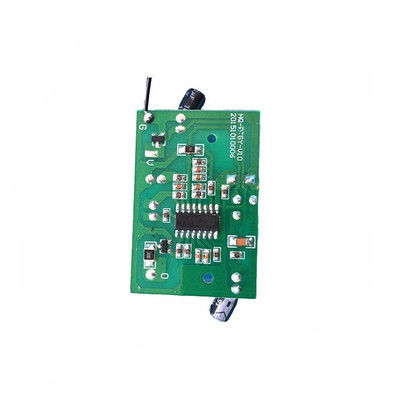

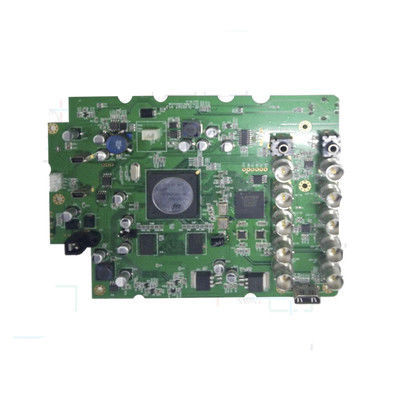

2. PCBA Foto's

Sensor LED dubbelzijdig OEM Prototype PCB Assembly pcb board, PCB fabriek,SMT Assembly,3 Mil Prototype PCB Assembly 0



Sensor LED dubbelzijdig OEM Prototype PCB Assembly pcb board, PCB fabriek,SMT Assembly,3 Mil Prototype PCB Assembly 1
