Aluminium geleid zwaar koper 22- 28 laag Custom Printed Circuit Boards zwaar koper PCB

Aluminium geleid zwaar koper 22- 28 laag Custom Printed Circuit Boards zwaar koper PCB

1. Kenmerken

1Een One Stop OEM Service, gemaakt in Shenzhen van China

2. Geproduceerd door Gerber File en BOM List van de klant

3. FR4-materiaal, voldoet aan de norm 94V0

4. SMT, DIP-technologie

5. loodvrij HASL, milieubescherming

6. UL, CE, ROHS-conform

7Verzending door DHL, UPS, TNT, EMS of op verzoek van de klant

2. PCBTechnische capaciteit

Certificaten:

ISO9001 / ISO14001 / ISO45001 (militair) / TS16949 (automotief) / RoHS / UL

    Dik koper PCB'sis een speciaal type printplaat met een dikkere koperlaag in vergelijking met een standaard PCB.Deze verhoogde koperdikte biedt verschillende voordelen en is geschikt voor specifieke toepassingen.

Belangrijkste kenmerken van dikkopers PCB's zijn:

Dikte van koper:
De dikte van de koperschaal van een standaard PCB is meestal 1 tot 2 ounces per vierkante voet (oz / ft2), wat overeenkomt met een dikte van ongeveer 35-70 micron.
Dikke PCB's van koperhebben een aanzienlijk dikkere koperlaag, meestal 3 oz/m2 tot 12 oz/m2 of meer, wat overeenkomt met een dikte van 105-420 micron.

Vermogen tot vermogen:
Een verhoogde koperdikte maakt het mogelijkPCB's van dik koperom hogere stroom- en stroomniveaus te verwerken zonder overmatige warmteophoping of spanningsdaling.
Dit maakt ze ideaal voor energie-intensieve toepassingen, zoals stroomvoorzieningen, motoren en elektronica met hoge stroom.

Thermisch beheer:
Dikkere koperlagen fungeren als effectieve hitteafvoerders en verbeteren de warmteafvoer van verwarmingselementen op het PCB.
Deze verbeterde thermische beheersmogelijkheid is van cruciaal belang voor circuits met een hoog vermogen, een hoge stroom of een hoge dichtheid.
Elektrische geleidbaarheid
De verhoogde koperdikte vermindert de weerstand van het spoor, waardoor de algehele prestaties van het circuit en de signaalintegriteit worden verbeterd.
Dit is gunstig voor toepassingen die lage impedantie en hoge stroomcircuits vereisen, zoals krachtelektronica of hogesnelheidsdigitale ontwerpen.

Stevigheid en mechanische sterkte:
Vanwege de verhoogde koperdikte,PCB's van dik koperDeze apparaten hebben de neiging sterker en mechanisch sterker te zijn, waardoor zij geschikt zijn voor toepassingen met trillingen, schokken of spanningen.

De uitdaging van de productie:
VervaardigingPCB's van dik kopervereist gespecialiseerde productieprocessen zoals geavanceerde boortechnieken, verbeterde bekleding en gespecialiseerde etseringsmethoden.
Deze productieprocessen kunnen complexer en kostbaarder zijn in vergelijking met de standaard PCB-productie.

Onder de toepassingen van dik koper-PCB's vallen:

Elektronica voor elektrische installaties, zoals omvormers en motoren

High current circuits, met inbegrip van industriële regel- en distributiesystemen

Elektronica voor de automobielindustrie, met inbegrip van elektrische voertuigen en hybride aandrijflijnen

Aerospace- en defensietoepassingen met strenge energie- en thermische vereisten

Telecommunicatie- en netwerkapparatuur met hoge stroom- en energiebehoeften

Dikke PCB's van koperkan worden gebruikt bij het ontwerpen en ontwikkelen van robuuste, betrouwbare en hoogwaardige elektronische systemen in een verscheidenheid aan industrieën waar energiebeheer nodig is,thermisch beheer en elektrische geleidbaarheid zijn belangrijke factoren.

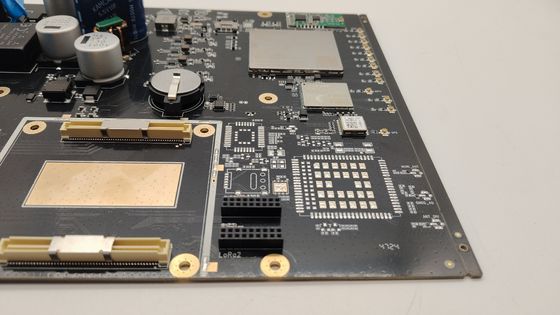

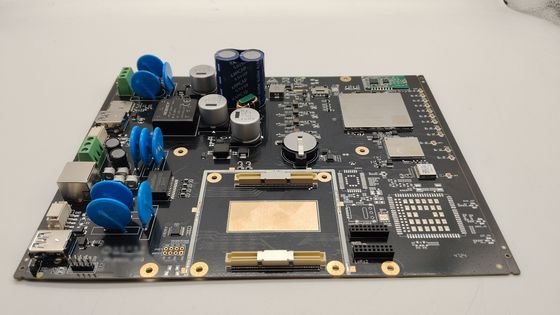

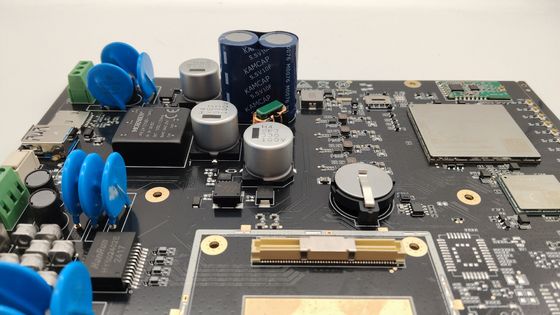

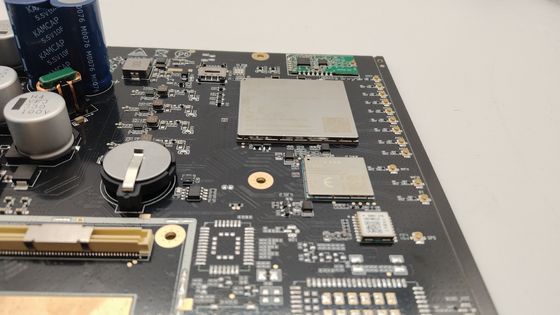

2. PCB-foto's
