Professionele HASL LF oppervlakte HDI Printed Circuit Boards fabrikant PCB assemblage service

Professionele HASL LF oppervlakte HDI Printed Circuit Boards fabrikant PCB assemblage service

Detailgegevens:




Wat KAZ Circuit voor je kan doen:


• Productie van PCB's (prototype, kleine tot middelgrote productie, massaproductie)
• Opbrengst van componenten
• PCB-assemblage/SMT/DIP

Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:


• Gerber-bestand met gedetailleerde specificatie van het PCB
• BOM-lijst (beter met excel fomart)
• Foto's van de PCBA (als u deze PCBA eerder hebt gedaan)

Bedrijfsinformatie:
KAZ Circuit is een professionele pcb-fabrikant uit China sinds 2007, die ook pcb-assemblage-service levert voor onze klanten. Nu met ongeveer 300 werknemers. Gecertificeerd met ISO9001, TS16949, UL, RoHS.We zijn ervan overtuigd om u kwaliteitsproducten te leveren met fabrieksprijs binnen de snelste levertijd!
Vervaardigerscapaciteit:



SMT-capaciteit



    HDI-circuitborden, ook wel microvia of μvia-PCB's genoemd, zijn een geavanceerde PCB-technologie die hoogdichte interconnecties en geminiaturiseerde elektronische componenten mogelijk maakt.

Belangrijkste kenmerken en functies van HDI printplaten zijn:

Miniaturisatie en verhoogde dichtheid:
HDI PCB'sDeze systemen hebben kleinere, dichter op elkaar gelegen via's en via's, waardoor een hogere interconnectiedichtheid mogelijk is.
Dit maakt het mogelijk compacter, ruimtebesparende elektronische apparaten en componenten te ontwerpen.
Microvia en gestapelde via's:
HDI PCB'sgebruik maken van microvias, kleinere, met laser geboorde gaten die worden gebruikt om verschillende lagen van het PCB te verbinden.
Stapelde vias, waarbij meerdere vias verticaal worden gestapeld, kunnen de interconnectdichtheid verder verhogen.
Meerdere lagen:
HDI PCB'skunnen een hoger aantal lagen hebben dan traditionele PCB's, meestal 4 tot 10 of meer.
Het toegenomen aantal lagen maakt een complexere routing en meer verbindingen tussen componenten mogelijk.
Geavanceerde materialen en processen:
HDI PCB'svaak gebruik maken van gespecialiseerde materialen zoals dunne koperen folie, hoogwaardige laminaten en geavanceerde bekledingstechnieken.
Deze materialen en processen maken het mogelijk om kleinere, betrouwbaarder en efficiëntere interconnecties te maken.
Verbeterde elektrische eigenschappen:
De verminderde spoorbreedten, kortere signaalpaden en strengere toleranties van HDI-PCB's helpen de elektrische prestaties te verbeteren, waaronder verbeterde signaalintegrititeit, verminderde dwarsgesprekken,en snellere gegevensoverdracht.
Betrouwbaarheid en vervaardigbaarheid:
HDI PCB'szijn ontworpen voor een hoge betrouwbaarheid, met kenmerken zoals verbeterd thermisch beheer en verbeterde mechanische stabiliteit.
Vervaardigingsprocessen voorHDI PCB'sHet is echter niet zo eenvoudig om de in het kader van het programma vastgestelde doelstellingen te bereiken.
Onder HDI-bedrukte printplaten vallen onder meer:
Smartphones, tablets en andere mobiele apparaten
Draagbare elektronica en IoT (Internet of Things) apparaten
Automobiele elektronica en geavanceerde assistentiesystemen voor de bestuurder (ADAS)
Hoge snelheidscomputer- en telecommunicatieapparatuur
Militaire en ruimtevaart elektronische apparatuur
Medische hulpmiddelen en instrumenten

De voortdurende vraag naar miniaturisatie, verbeterde functionaliteit en hogere prestaties in een verscheidenheid aan elektronische producten en systemen heeft de invoering van HDI-PCB-technologie aangedreven.

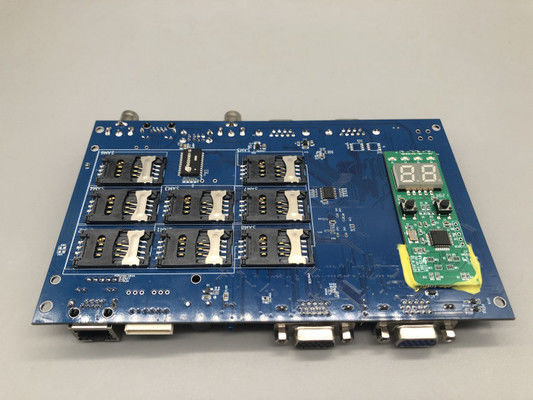

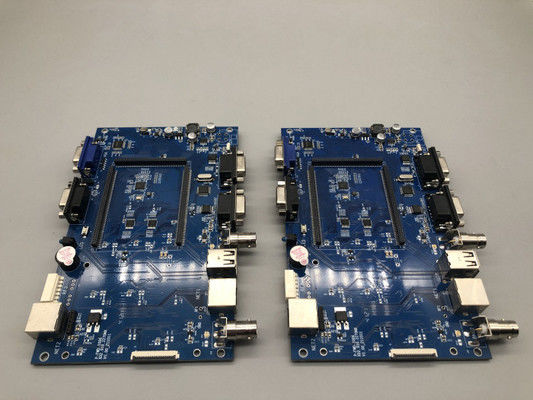

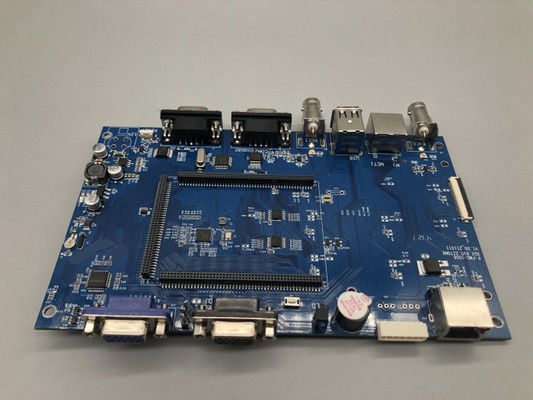

Meer foto's hiervan. Professionele fabrikant van HASL LF HDI-oppervlakte printplaten
