HDI Printed Circuit Board Assembly 8 lagen met impedantiebeheer PCBA-ontwerp

HDI Printed Circuit Board Assembly 8 lagen met impedantiebeheer PCBA-ontwerp

Merknaam: KAZ Circuit
Modelnummer: PCBA-B-00201
MOQ: 1 pc
Prijs: USD/pc
Betalingsvoorwaarden: T / T, Western Union, Paypal
Toeleveringsvermogen: 20.000 Vierkante Meters/Maand
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
ISO9001, TS16949, UL, RoHS
Categary:
PCBA-Ontwerp
Materiaal:
FR-4
Deeltjes:
8 lagen
Dikte van het bord:
1.6mm
met een gewicht van niet meer dan 10 kg:
1 oz
Oppervlakte:
ENIG
Verpakking Details:
noppenfolie
Levering vermogen:
20.000 Vierkante Meters/Maand
Markeren:

PCB-raadsontwerp

,

elektronisch raadsontwerp

Productbeschrijving

HDI Printed Circuit Board Assembly 8 lagen met impedantiebeheer PCBA-ontwerp

Detailgegevens:


Deeltjes8 lagen
MateriaalFR-4
Dikte van het bord1.6 mm
Dikte van koper1 oz
OppervlaktebehandelingENIG
Verkocht masker en zijdefilterGroen
KwaliteitsnormIPC-klasse 2, 100% E-test
CertificatenTS16949, ISO9001, UL, RoHS



Wat KAZ Circuit voor je kan doen:


  • PCB&PCBA-ontwerp
  • Productie van PCB's (prototype, kleine tot middelgrote productie, massaproductie)
  • Opbrengst van componenten
  • PCB-assemblage/SMT/DIP


Voor een volledige offerte van de PCB/PCBA, verstrekken wij de onderstaande informatie:


  • Gerber-bestand met gedetailleerde specificatie van het PCB
  • BOM-lijst (beter met excel fomart)
  • Foto's van de PCBA (als u deze PCBA eerder hebt gedaan)


Bedrijfsinformatie:
KAZ Circuit is een professionele pcb-fabrikant uit China sinds 2007, die ook pcb-assemblage-service levert voor onze klanten. Nu met ongeveer 300 werknemers. Gecertificeerd met ISO9001, TS16949, UL, RoHS.We zijn ervan overtuigd om u kwaliteitsproducten te leveren met fabrieksprijs binnen de snelste levertijd!

Vervaardigerscapaciteit:


CapaciteitDubbelzijdig: 12000 m2 / maand
Meerlaagsen: 8000 m2 / maand
Min Line Breedte/Gap4/4 mil (1mil=0,0254 mm)
Dikte van het bord0.3~4.0 mm
Deeltjes1 tot 20 lagen
MateriaalFR-4, Aluminium, PI
Dikte van koper0.5 ~ 4 oz
Materiaal TgTg140 tot en met TG170
Maximale PCB-grootte600*1200 mm
Min-grootte van het gat0.2 mm (+/- 0,025)
OppervlaktebehandelingHASL, ENIG, OSP


SMT-capaciteit


HDI Printed Circuit Board Assembly 8 lagen met impedantiebeheer PCBA-ontwerp 0




     PCBA-ontwerpis het proces van het maken van de lay-out en de plaatsing van componenten voor elektronische schakelingen op een printplaat.PCBA-ontwerpis van vitaal belang voor de succesvolle fabricage en werking van elektronische apparaten.

De volgende zijn enkele belangrijke aspecten van het ontwerp van PCBA:

Schematische opname:
Definieer de functionaliteit en verbindingen van elektronische schakelingen.
Kies de juiste onderdelen en verpakkingen.
Zorgt voor logische stroom en naleving van ontwerpregels.

PCB-opstelling:
Bepaal de afmetingen, de vorm en de laagstructuur van het bord.
Plaats de onderdelen optimaal voor functionaliteit, thermisch beheer en fabricage.
Kabels om componenten aan te sluiten, waarbij rekening wordt gehouden met de signaalintegrititeit, de vermogensafdeling en de elektromagnetische compatibiliteit (EMC).
In te voeren ontwerp-voor-productie (DFM) richtlijnen.

Selectie en plaatsing van onderdelen:
Selecteer onderdelen op basis van elektrische, mechanische en milieueisen.
Componenten opstellen om de spoorlengtes te minimaliseren, signaalpaden te optimaliseren en de assemblage te vergemakkelijken.
Overweeg de oriëntatie van de onderdelen, koeling en toegang voor testen of herwerkingen.

Energieontwerp:
Ontwerp van een efficiënt elektriciteitsdistributienet voor verschillende spanningsrails.
Implementeren van ontkoppelingscapacitoren, spanningsregulatoren en andere stroombeheerscircuits.
Zorg ervoor dat het goed geaard is en dat het geluid/golven tot een minimum beperkt.

Signaalintegratie en EMC:
Beheers trace-impedantie, routing en beëindiging van hogesnelheidsdigitale signalen.
Het gebruik van afscherming, filtering en andere technieken om elektromagnetische interferentie (EMI) te beperken.
Beschouw de bescherming tegen elektrostatische ontlading (ESD).

Thermisch beheer:
Identificeer verwarmingselementen en zorg voor adequate koeloplossingen.
Neem thermische via's, warmteafvoerpunten en luchtstroomoverwegingen mee.

Test en vervaardigbaarheid:
In te voeren testpunten, sprongpunten en andere functies om het testen in het circuit te vergemakkelijken.
Volg de DFM-richtlijnen met betrekking tot soldeermasker, schermdruk en andere assemblageaspecten.

PCBA-ontwerpmeestal het gebruik van gespecialiseerde CAD-software (computer-aided design), zoals Altium Designer, Eagle of KiCad, om het schema vast te leggen, het PCB uit te stellen,en de benodigde fabricagedossiers genereren.

PCBA-ontwerpDe complexiteit varieert afhankelijk van de projectvereisten, de dichtheid van de componenten, de signaalsnelheid en andere factoren.PCBA-ontwerpvereist een goed begrip van de principes van elektronische circuits, productieprocessen en best practices voor ontwerp.

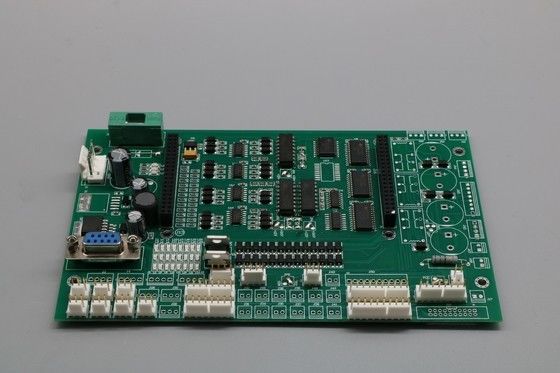

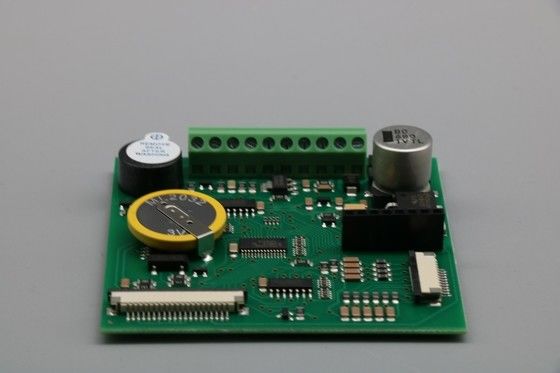

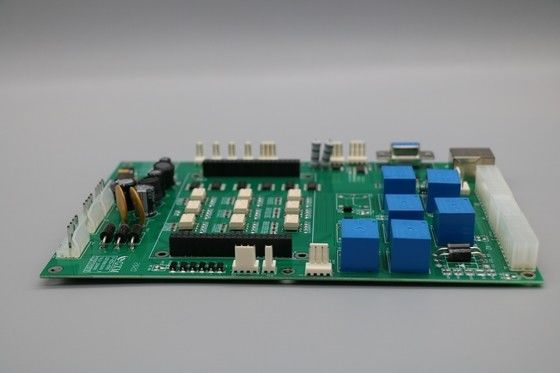

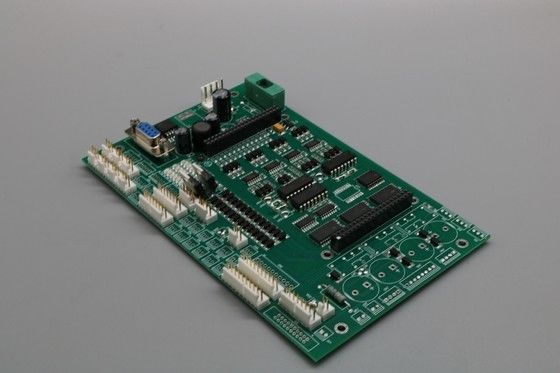

Foto's van dit.HDI Printed Circuit Board Assembly 8 lagen voor mobiele telefoons
HDI Printed Circuit Board Assembly 8 lagen met impedantiebeheer PCBA-ontwerp 1
HDI Printed Circuit Board Assembly 8 lagen met impedantiebeheer PCBA-ontwerp 2
HDI Printed Circuit Board Assembly 8 lagen met impedantiebeheer PCBA-ontwerp 3
HDI Printed Circuit Board Assembly 8 lagen met impedantiebeheer PCBA-ontwerp 4
